Кабели КВВГЭ 14х2,5 НГ контрольные

Расшифровка кабеля КВВГЭ: К - кабель контрольный, В – изоляция выполнена с помощью поливинилхлоридного пластиката, В – оболочка выполнена с помощью поливинилхлоридного пластиката, Г - без защитного покрова, Э - кабель экранированный.

Кабель контрольный экранированный КВВГЭ используется для установки, ремонта, подключения и технического обслуживания контрольной и электрораспределительной аппаратуры, а также для неподвижного присоединения к электроприборам, сборкам зажимов электро-распредустройств с напряжением до 660 В и частотой до 100 Гц. Возможно использование КВВГЭ при постоянном напряжении до 1000 В. Кабель КВВГЭ применяется при защите электрических цепей от инородных электрических полей.

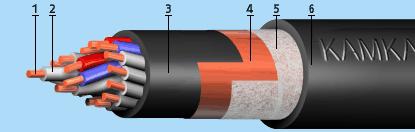

Структура КВВГЭ

1.     Медная однопроволочная токопроводящая жила сечением от 0,75 до 6 мм.

2.     Поливинилхлоридная изоляция, изолированные жилы скручены в середчник

3.     Изоляция из пластмассы или ПВХ

4.     Алюминиевый экран, под экраном проложена медная проволока диаметром 0,4 мм.

5.     Оболочка из ПВХ

КВВГЭ - технические характеристики:

Эксплуатация в температурном коридоре +/-50 С;

Сопротивление изоляции жил кабеля в расчете на 1 км при температуре 20 С:

-1,5 мм2 – не менее 10 МОм;

-2,5-4 мм2 не менее 9 МОм;

-6-10 мм2 – не менее 6 МОм.

Длина кабеля строительная – от 150 метров, допускается не более 20% отрезков кабеля 20-50 метров;

Кабель КВВГЭ поставляется в бухтах или на деревянных барабанах по желанию заказчика;

Гарантия на кабель действует 3 года со дня ввода в эксплуатацию;

Срок службы кабеля не менее 15 лет, при прокладке в каналах, туннелях и помещениях – не менее 25 лет.

Среди вариантов изготовления КВВГЭ с оболочкой из ПВХ пластиката пониженной горючести или ПВХ-пластикатной оболочкой с пониженным дымогазовыделением и пониженной горючестью.
