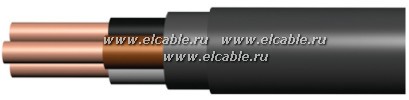

Кабель АВВГ силовой с пластмассовой изоляцией

Конструкция

1.Токопроводящая жила– медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.

2. Изоляция– для кабелей марок АВВГ из поливинилxлоридного пластиката. Изолированные жилы многожильных кабелей имеют отличительнуюрасцветку. Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (PE) выполняется двухцветной (зелено-желтой расцветки).

3. Скрутка- изолированные жилы многожильных кабелей скручены в сердечник.

4. Внутренняя оболочка– из поливинилхлоридного пластиката или мелонаполненной невулканизированной резины .

5. Оболочка- из поливинилхлоридного пластиката.

*только для кабелей с медным экраном.

Применение

Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1, 3 кВ номинальной частотой 50 Гц.

Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.

Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общаяпродолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.

Для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.

Класс пожарной опасности по ГОСТ Р 53315-2009:

О1.8.2.5.4

Технические характеристики

Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69.

Диапазон температур эксплуатации………………………………………..…..от -50°С до 50°С.

Относительная влажность воздуха при температуре до 35˚С…………………….. до 98%.

Прокладка и монтаж кабелей без предварительного подогрева производится

при температуре…………………………………………………………. не ниже -15˚С.

Допустимый радиус изгиба кабелей при прокладке:

одножильные……………………………………………………..….не менее 10 наружных диаметров;

многожильные …………………………………………………........не менее 7,5 наружных диаметров.

Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать:

для кабелей с алюминиевыми токопроводящими жилами……….30 Н/мм2 сечения жилы;

для кабелей с медными токопроводящими жилами…………………………………50 Н/мм2.

Не распространяют горение при одиночной прокладке.

Кабели в тропическом исполнении стойки к воздействию плесневых грибов

Длительно допустимая температура нагрева жил кабелей при эксплуатации: для кабелей марок АВВГ ………………………..………… не более70°С;

Максимально допустимая температура нагрева жил при токах короткого замыкания: для кабелей марок АВВГ (вторая цифра для кабелей с токопроводящими жилами сечением более 300 мм2.....................................................................не более 160/140°С;

Продолжительность короткого замыкания не должна превышать..................................... 5 с. Допустимая температура нагрева жил кабелей в режиме перегрузки: для кабелей марок АВВГ....................................................... не более 90°С.

Предельная температура нагрева жил по условиям невозгорания при коротком замыкании:

для кабелей марок АВВГ................................................... не более 350°С;

Строительная длина кабелей устанавливается при заказе.

Срок службы 30 лет с даты изготовления кабелей.

Гарантийный срок эксплуатации ……………………… 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.

Срок хранения:

на открытых площадках………………………………………….. не более 2 лет;

под навесом………………………………………………………. не более 5 лет;

в закрытых помещениях ……………………………………… не более 10 лет.

Допустимые токовые нагрузки соответствуют ГОСТ Р 53769-2010.
