Кабель силовой ВВГ-П-0,66

Расшифровка кабеля ВВГ-П: В - Изоляция жил из поливинилхлоридного пластиката В - Оболочка из поливинилхлоридного пластиката Г - Отсутствие защитных покровов П - Плоский, жилы расположены в одной плоскости параллельно друг другу

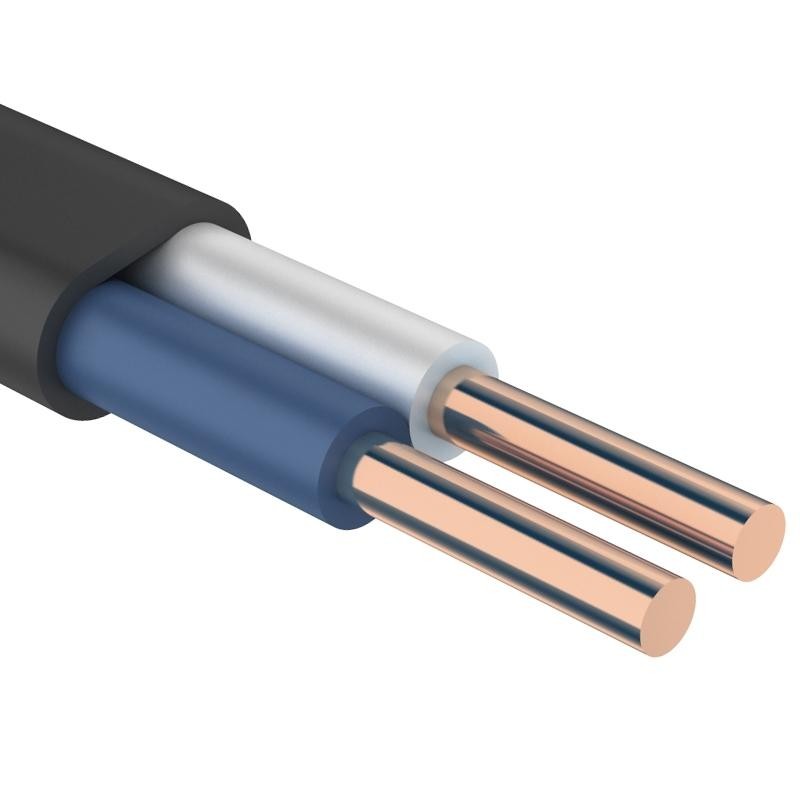

Элементы конструкции кабеля ВВГ-П: 1. Медная токопроводящая жила (количество жил: 1, 2, 3, 3+1, 4 и 5 шт.): - однопроволочная (класс 1) сечением 1,5–50 кв. мм; - многопроволочная (класс 2) сечением 50–240 кв. мм; 2. Изоляция из ПВХ пластиката, маркировка жил: - цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная, или желто-зеленая; - цифровая для кабелей сечением 70 кв. мм и выше: 0, 1, 2, 3, 4; 3. Обмотка из нетканого полотна для многожильных кабелей сечением жил 16 кв. мм и выше (допускается изготовление кабелей без обмотки); 4. Оболочка из ПВХ пластиката.

Силовой кабель предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения. Кабель изготавливается для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабель предназначен для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря.

Кабель ВВГ-П применяется для прокладки: - в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации; - для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью; - на специальных кабельных эстакадах, по мостам и в блоках; - в пожароопасных помещениях; - во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа; - кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.

Кабель предназначен для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабеля ВВГ-П - 30 лет.
