Кабель силовой ВВГзнг(А)-1,0
Ассортимент
| Влажность воздуха при 35° C [%] | 98 |
| Гарантийный срок эксплуатации [месяц] | 60 |
| Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] | 3.5 |
| Максимальная рабочая температура жилы [°С] | 70 |
| Максимальное переменное напряжение частоты 50 Гц [кВ] | 1.2 |
| Монтаж при температуре, не ниже [°C] | -15 |
| Номинальное переменное напряжение частотой 50 Гц [кВ] | 1.0 |
| Радиус изгиба кабелей [наружных диаметров] | 7.5 |
| Сопротивление изоляции при температуре +70° С, не менее [МОм х км] | 0.005 |
| Температура окружающей среды, верхний предел [°C] | +50 |
| Температура окружающей среды, нижний предел [°C] | -50 |
| Температура токопроводящих жил при коротком замыкании [°С] | 160 |

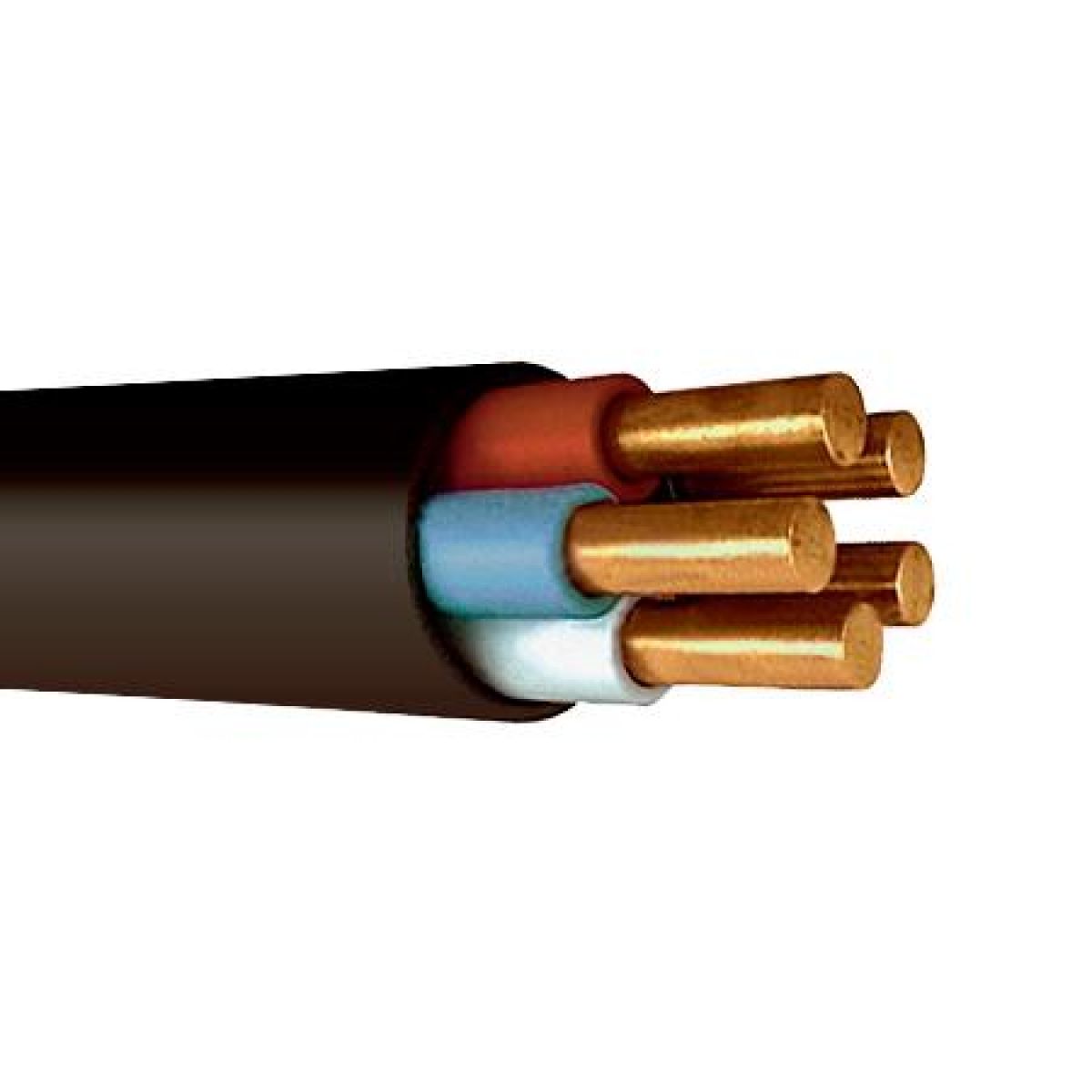

- Медная токопроводящая жила: • однопроволочная (класс 1) сечением 1,5-50 кв.мм-”ож”;
- Изоляция из ПВХ пластика, • цветовая маркировка жил: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная;
- Сердечник из полиэфирных нитей в оболочке из невулканизированонной резиновой смеси для кабелей сечением жил 16 кв.мм. и более;
- Заполнение из невулканизированонной резиновой смеси для кабелей сечением жил 16 кв.мм. и более;
- Оболочка из ПВХ пластиката пониженной горючести, • для кабелей сечением жил менее 16 кв.мм. оболочка выпрессованная с обжатием. *Категория (А) - не распространяет горение при прокладке в пучках.
Кабель силовой ВВГзнг(А) используется для передачи и распределения электроэнергии в неподвижных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше.
Предназначен для эксплуатации в районах с умеренным и холодным климатом, на суше, в воде, на высотах до 4300 м над уровнем моря. ВВГзнг(А) применяется для электроснабжения электроустановок, требующих уплотнения при вводе в электрооборудование.
ВВГзнг(А) прокладывается:
- в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
- для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
- для прокладки в пожароопасных помещениях;
- для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
- кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.
Кабели марки ВВГзнг(А) предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-2 категории А и В). Кабели могут использоваться на атомных электростанциях. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.
Срок службы кабелей - 30 лет
