Кабель ВВГнг(А)-ХЛ
Характеристики

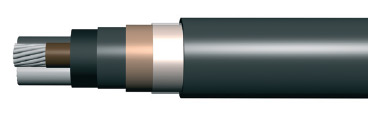

1. Токопроводящая жила– алюминиевая или медная, многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77. 2. Изоляция - из поливинилхлоридного пластиката. Изолированные жилы кабелей имеют отличительную расцветку. 3. Скрутка - изолированные жилы кабелей скручены. Кабели изготавливаются только трехжильными. 4. Поясная изоляция - из поливинилхлоридного пластиката пониженной горючести.
5.Электропроводящий экран- наложен обмоткой из лент электропроводящей кабельной бумаги. 6. Металлический экран - из медных лент или медной фольги.
ДЛЯ НЕ БРОНИРОВАННЫХ КАБЕЛЕЙ:
7. Оболочка- из поливинилхлоридного пластиката пониженной горючести.
ДЛЯ БРОНИРОВАННЫХ КАБЕЛЕЙ:
7. Разделительный слой- из поливинилхлоридного пластиката пониженной горючести.
8. Броня– из стальных оцинкованных лент.
9. Защитный шланг - из поливинилхлоридного пластиката пониженной горючести.
Применение
Кабели предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 6 кВчастоты 50 Гц.
Характеристики
Вид климатического исполнения кабелей ХЛ, категорий размещения 5 по ГОСТ 15150-69. Диапазон температур эксплуатации.................................................................... от - 60°С до 40°С. Относительная влажность воздуха при температуре до 35°С………………………. до 98%. Прокладка и монтаж кабелей без предварительного подогрева производится при температуре …………..не ниже -15°С. Минимальный радиус изгиба кабелей при прокладке……………..не менее 7.5 наружных диаметров. Кабели не распространяют горение при групповой прокладке по ГОСТ МЭК 60332-3-22-2005 по категории А. Длительно допустимая температура нагрева жил кабелей при эксплуатации………….......не более 70°С. Максимально допустимая температура нагрева жил при токах короткого замыкания........... не более 160 °С. Продолжительность короткого замыкания не должна превышать .......................................................................4 с. Допустимый нагрев жил кабелей в аварийном режиме не более………………………….... не более 80°С. Продолжительность работы кабелей в аварийном режиме не должна быть более 8 часов в сутки и не более 1000 часов за срок службы. Строительная длина кабелей для сечений основных жил: 16 - 70 мм2 ……………………………………………………………………………………… 450 м; 95 - 120 мм2 ……………………………………………………………………………………...400 м; 150 мм2 и выше …………………………………………………………………………………350 м. Срок службы 30 лет при соблюдении заказчиком условий транспортирования, хранения, прокладки (монтажа) и эксплуатации. Срок службыисчисляется с даты изготовления кабелей.
Гарантийный срок эксплуатации… 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления. Срок хранения:
на открытых площадках…………………………………………………..не более 2 лет;
под навесом …………………………………………………………………не более 5 лет;
в закрытых помещениях ………………………………………………….. не более 10 лет.
