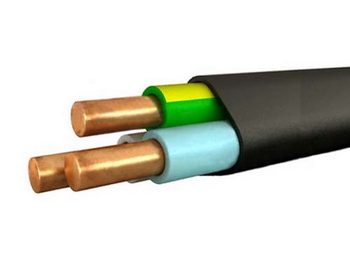

Кабель ВВГнг-FRLS

Кабели силовые огнестойкие не распространяющие горение, с низким дымо- и газовыделением, с медными жилами, с изоляцией и оболочкой из поливинилхлоридных композиций пониженной пожароопасности, предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1000В частотой до 100 Гц и постоянным напряжением до 1000 В. Кабели изготавливаются для общепромышленного применения и на атомных станциях (АС) вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97.

ВВГнг-FRLS – кабель силовой огнестойкий, с медными жилами, термическим барьером из слюдосодержащей ленты, и изоляцией и оболочкой из поливинилхлоридных композиций пониженной пожароопасности.

ВВГЭнг-FRLS - кабель силовой огнестойкий, с медными жилами, термическим барьером из слюдосодержащей ленты, изоляцией и оболочкой из поливинилхлоридных композиций пониженной пожароопасности, с общим экраном из медной ленты или фольги под оболочкой.

Конструкция:

1. Жила – медная проволока
2. Обмотка - слюдосодержащая лента
3. Изоляция – ПВХ пластикат композиция пониженной пожароопасности
4. Экран - обмотка из медной фольги или медной ленты.
5. Оболочка – ПВХ пластикат композиция пониженной пожароопасности

Кабели 1, 2, 3, 4 и 5-ти жильные на номинальное переменное напряжение 1 кВ частотой 50Гц.

Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру +200С составляет от 12 до 50 МОм в зависимости от сечений.

Кабели на напряжение 0,66 кВ выдерживают испытание переменным напряжением 3 кВ частотой 50Гц.

Кабели стойки к воздействию температуры от минус 30°С до +50°С, относительной влажности воздуха до 98% при температуре до +35°С, в том числе для прокладки на открытом воздухе.

Длительно допустимая температура нагрева жил кабелей при эксплуатации не более +70°С.

Допустимая температура жил при коротком замыкании – не более +250°С, продолжительность короткого замыкания не должна превышать 4 с.

Допустимая температура нагрева жил в режиме перегрузки – не более +90°С.

Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании +400°С.

Кабели соответствуют требованиям безопасности – ГОСТ 12.2.007.14-75.

Нераспространение горения – ГОСТ Р 12176-89 (ГОСТ Р МЭК 332-3-96), раздел 3, категория А.

Снижение светопроницаемости при горении и тлении – не более 40%.

Огнестойкость кабелей не менее 90 мин.

Кабели не являются опасными в экологическом отношении и специальных требований по утилизации кабелей при выводе их эксплуатации, кроме предусмотренных в действующей на АС документации, не предъявляется.
