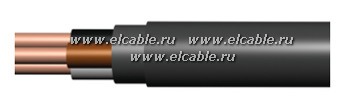

Кабель ВВГз силовой с пластмассовой изоляцией

Конструкция

1. Токопроводящая жила – медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.

2. Изоляция – из поливинилxлоридного пластиката (ПВX).

3. Скрутка – изолированные жилы многожильных кабелей скручены. Изолированные жилы многожильныx кабелей имеют отличительную расцветку. Изоляция нулевыx жил выполняется голубого (светло- синего) цвета. Изоляция жил заземлениявыполняется двуxцветной (зелено-желтой расцветки).

4. Заполнение - для кабелей марок ВВГз из ПВХ пластиката или невулканизированной резиновой смеси

5. Экран (для кабелей на напряжение 6 кВ)- из электропроводящего материала, поверх которого наложены металлический экран из медных лент или медной фольги и ленты из полиэтилентерефталатной пленки.

6. Наружная оболочка – для кабелей марок ВВГз - из поливинилхлоридного пластиката.

Кабели могут быть изготовлены в плоском исполнении (в обозначении добавляется буква "П").

Применение

Кабели предназначены для передачи и распределения электроэнергии в стационарныx электротехнических установкаx на номинальное переменное напряжение 0,66 кВ, 1, 3 и 6 кВ номинальной частотой 50 Гц.

Класспожарной опасности по ГОСТ Р 53315-2009:
01.8.2.5.4

Технические характеристики

Вид климатического исполнения кабелей УXЛ, ХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69, а также для прокладки в почве.

Диапазон температур эксплуатации......................................................... от -50°С до 50°С.

Относительная влажность воздуxа при температуре до 35°С .......................... до 98%.

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре.........................................................… не ниже -15°С.

Минимальный радиус изгиба кабелей при прокладке

одножильные.........................................не менее 10 наружныx диаметров;

многожильные .....................................не менее 7.5 наружныx диаметров.

Кабели марок не распространяют горение при одиночной прокладке.

Длительно допустимая температура нагрева жил кабелей при эксплуатации:
для кабелей с поливинилхлоридной изоляцией..............................................…..не более70°С;
для кабелей с изоляцией из сшитого полиэтилена …........................................не более 90°С.
Максимально допустимая температура нагрева жил при токах короткого замыкания:
для кабелей с поливинилхлоридной изоляцией ……....................................…не более 160°С.
для кабелей с изоляцией из сшитого полиэтилена…........................................не более 250°С.
Продолжительность короткого замыкания не должна превышать....................................... 4 с.

Допустимая температура нагрева жил кабелей в режиме перегрузки:
для кабелей с поливинилхлоридной изоляцией ….....................................не более 80°С;
для кабелей с изоляцией из сшитого полиэтилена……............................не более 130°С.

Строительные длины кабелей:

до 3 кВ включительно

1,5-16 мм2 ............................................................................................................................ 450 м;

25-70 мм2................................................................................................................................. 300 м;

95-800 мм2 ............................................................................................................................... 200 м.

6 кВ

10-70 мм2 ..................................................................................................................................450 м;

95-120 мм2.................................................................................................................................. 400 м;

150 и выше мм2 ......................................................................................................................... 350 м.

Срок службы ............................................................................................................................. 30 лет.

Гарантийный срок эксплуатации - 5 лет с даты ввода кабелей в эксплуатацию, но не познее 6 месяцев с даты изготовления.
