Кабель силовой АВБбШвнг(А)

Кабель силовой АВБбШвнг(А) - для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1 кВ частоты 50 Гц,одножильные кабели применяются в сетях постоянного напряжения, для прокладки в земле (траншеях), помещениях,туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям,но при наличии опасности механических повреждений в процессе эксплуатации.

Расшифровка маркировки АВБбШвнг(А)

• А - алюминий;
• В - фазная изоляция их ПВХ пластиката;
• Бб - броня из двух стальных неоцинкованных лент;
• Шв - наружный покров шлангового типа из ПВХ-пластиката;
• Шнг - наружный покров шлангового типа из негорючего ПВХ пластиката;
• (А) - Категория по исполнению в части показателей пожарной безопасности.

Кабели марки АВБбШнг не распространяют горение при прокладке в пучках.

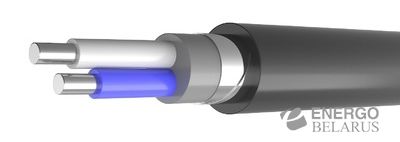

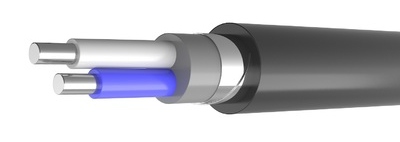

Конструкция кабеля:

Токопроводящая жила алюминиевая, однопроволочная или многопроволочная,круглой или секторной формы.

Изоляция из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).

Скрутка изолированные жилы двухх, трехх, четырехх и пятижильных кабелей скручены; двухжильные кабели имеют жилы одинакового сечения; трехх, четырехх и пятижильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).

Поясная изоляция в кабелях марки АВБбШнг накладывается из ПВХ пластиката пониженной горючести с заполнением промежутков между жилами.

Защитный покров типа БбШв:

Броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;

Защитный шланг в кабелях марки АВБбШнг из ПВХ пластиката пониженной горючести.
