Характеристики
Применение

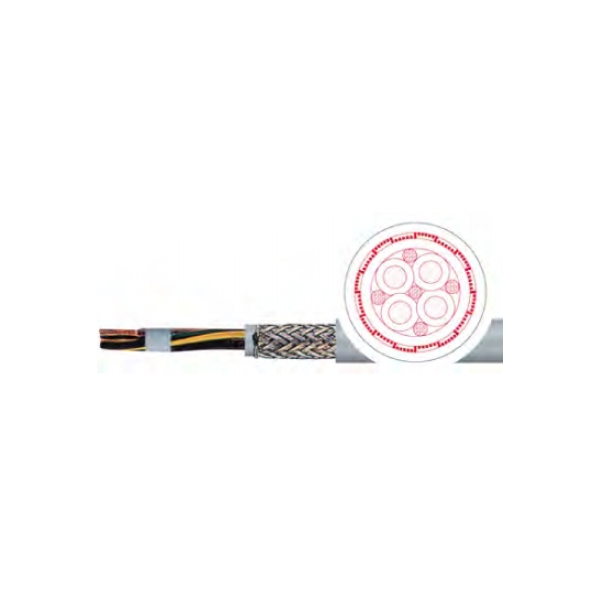

Экранированный силовой кабель используется для периодического движения между преобразователем и серводвигателем, с периодическим движением в кабельных буксируемых цепях при нормальных условиях, в установке передачи данных, в робототехнике и транспортных системах, где необходимо соблюдение электромагнитной совместимости (ЭМС).
Особенности
Примечание
Конструкция и технические характеристики
Проводник |
Медный |
Структура |
Согл. DIN VDE 0295 кл. 6 соотв. IEC 60228 кл. 6 |
Изоляция |
ПВХ |
Маркировка жил |
Согл. DIN VDE 0293, черные жилы с белой цифровой маркировкой, 1 xзелено-желтая. |
Материал внутренней оболочки |
ПВХ |
Общий экран |
Медная луженая оплетка, плотность покрытия около 85% |
Внешняя оболочка |
ПВХ |
Цвет оболочки |
Серый цвет, RAL 7001 |
Номинальное напряжение |
Uo/U600 V/1.000 V |
Испытательное напряжение |
4.000 V |
Сопротивление провода |
При +20 ºC согл. DIN VDE 0295 кл. 6, соотв. IEC 60228 кл. 6 |
Сопротивление изоляции |
При +20 ºC >=20 MΩ x км |
Длительные допустимые токовые нагрузки |
Согласно DIN VDE 0100 |
Наименьший радиус изгиба неподвижно |
5 x диаметр кабеля |
Наименьший радиус изгиба подвижно |
7,5 x диаметр кабеля |
Температура стационарно |
-30ºC / +80 ºC |
Температура подвижно |
-5 ºC / +70 ºC |
Свойства изоляции |
Согл. VDE 0482332-2-1 соотв. DIN EN60332-2-1, самозатухающая и трудновоспламеняющаяся |
Стандарт |
Согл. DIN VDE 0207, 0250, 0293, 0295, 0472 и 0812 соотв. IEC |
