Кабели КГЭТС, КГЭТС-Т
Характеристики

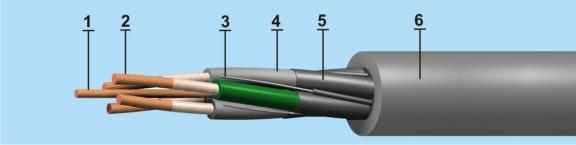

Элементы конструкции:
- Токопроводящая жила, скрученная из медных проволок (класс 5), диаметр прово-лок не более 0,30 мм;
- Жила заземления скручена из медных проволок вокруг сердечника из полиэфирной нити;
- Изоляция основных и вспомогательной токопроводящих жил из резины повышен-ной нагревостойкости типа РТЭПИ-1 на основе натурального и бутадиенового каучука;
- Экраны основных и вспомогательной токопроводящих жил из резины типа РЭ-2;
- Упрочняющие сердечники из полиэфирной нити и резины типа РШН-1;
- Оболочка из резины типа РШН-1 на основе полихлоропрена.
Область применения:
Кабели марки КГЭТС предназначены для присоединения самоходных вагонов с электрическим приводом к электрическим сетям на номинальное напряжение до 1140 В переменного тока частотой 50 Гц на основных жилах и до 220 В на вспомогательной жиле (преимущественная область применения - для передвижных самоходных машин и меха-низмов на повышенные токовые нагрузки). Вид климатического исполнения У и Т катего-рии размещения 5 по ГОСТ 15150.
Кабели стойки к воздействию смены температуры окружающей среды от -10°С до +55°С (для исполнения "Т") и от -30°С до +55°С (для исполнения "У"). Кабели в тропи-ческом исполнении стойки к поражению плесневыми грибами. Кабели не распространяют горение при одиночной прокладке. Кабели используются при повышенных токовых нагрузках.
Срок службы кабелей - не менее 1 года.
Кабель марки КГЭТС с сечением основных жил 19 мм2 обладает следующими преимуществами:
- Кабель имеет такой же наружный диаметр, как и КГЭС 3х16+1х10+1х16. Поэтому длина кабеля на барабане самоходного вагона не уменьшается;
- За счет увеличения сечения токопроводящих жил до 19 мм2 не происходит перегрев нижних витков кабеля на барабане при работе самоходного вагона, особенно при работе на наклонных участках (когда самоходный вагон едет в гору).
|
Номинальное переменное напряжение частотой 50 Гц |
|
| основных жил |
1 140 В |
| вспомогательных жил |
220 В |
|
Испытательное переменное напряжение частотой 50Гц, 5 мин. |
|
| основных жил |
3 500 В |
| вспомогательных жил |
1 500 В |
|
Строительная длина, не менее |
|
| для кабелей с сечением основных жил 16 и 19 кв.мм |
210 ± 30 м |
| для кабелей с сечением основных жил 25 кв.мм |
150 ± 30 м |
Технические характеристики
| Гарантийный срок эксплуатации [месяц] | 6 |
| Максимальная рабочая температура жилы [°С] | 90 |
| Радиус изгиба кабелей [наружных диаметров] | 2.5 |
| Температура окружающей среды, верхний предел [°C] | +55 |
| Температура окружающей среды, нижний предел [°C] | -30 |
| Электрическое сопротивление изоляции основных жил при 20°С, не менее [МОм х км] | 100 |
| Электрическое сопротивление электропроводящих экранов при температуре 20°C, не более [МОм/км] | 1500 |
