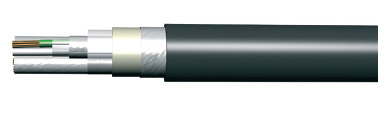

Кабель КГМЭПЭППнг(В)-FRHF

Конструкция:

1.Токопроводящие жилы - из медных мягких проволок для кабелей марок КГМПВнг (В)-LS, КГМПЭмВнг (В)-LS и соответствуют классу 5 по ГОСТ 22483-77, для остальных марок - 3 класса.

2. Изоляция - из полимерной композиции, не содержащей галогенов. Изолированные жилы кабелей марокКГМПВнг (В)-LS и КГМПЭмВнг (В)-LS имеют отличительную цветовую маркировку. Изоляция нулевых жилсинего цвета, изоляция жил заземления двухцветная (зелёно-желтая). Цветовая маркировка сплошная или в виде одной или двух продольных полос. Изолированные жилы кабелей могут иметь цифровую маркировку. Изоляция жилы заземления и нулевой не маркируются.

3. Изолированные жилы скручены.

4. Обмотка – поверх экранированных пар и троек наложена полимерная лента с перекрытием

5. Сердечник – изолированные жилы, экранированные или неэкранированные пары или тройки скручены всердечник.

6. Экран общий – в кабелях марок КГМЭПЭВнг (В)-LS, КГМЭПЭБВнг (В)-LS, КГМЭПЭПВнг (В)-LS, КГМЭПЭВлнг (В)-LS, КГМЭПЭПВлнг (В)-LS, КГМПЭВнг (В)-LS, КГМПЭБВнг (В)-LS, КГМПЭПВнг (В)-LS, КГМПЭВлнг (В)-LS, КГМПЭПВлнг (В)-LS из фольгированного композиционного материала, а в кабелемарок КГМПЭмВнг (В)-LS из медных луженых проволок, выполненный в виде оплетки. В кабеляхмарок, начинающихся с «КГМЭ….» поверх скрученных в пары или тройки изолированных жил наложен индивидуальный экран из фольгированного композиционного материала. Под экраном проложены двемедные луженые контактные проволоки.

7. Внутренняя оболочка - из поливинилхлоридной композиции пониженной пожароопасности

8. Броня - для кабелей марок КГМПЭБВнг (В)-LS, КГМЭПЭБВнг (В)-LS из стальных лент

9. Наружная оболочка - из поливинилхлоридной композиции пониженной пожароопасности. Оболочкачерного цвета.

Наружная оболочка кабелей для искробезопасных цепей с индексом нг (В)-LS– синего цвета.

По требованию потребителя допускается изготовление токопроводящих жил из медных мягких луженыхпроволок, в этом случае к обозначению марки кабеля добавляется буква «л».

Характеристики:

- Вид климатического исполнения УХЛ, Т категория размещения 2-5 по ГОСТ 15150-69.

- Диапазон температур эксплуатации при температуре окружающей среды от 45 °С до минус 50 °С,

- Относительная влажность воздуха до 98 % при температуре до 35 ºС.

- Кабели могут быть проложены без предварительного подогрева при температуре не ниже минус 15 °С.

- Минимальный радиус изгиба при монтаже не менее :

Кабели бронированные или в оплетке из стальных оцинкованных проволок 10d

Кабели небронированные 6d ,

d – фактический наружный диаметр кабеля, мм

-Длительно допустимая температура нагрева токопроводящих жил 70 °С.

- Электрическое сопротивление изоляции кабелей марок КГМПВнг (В)-LS,

КГМПЭмВнг (В)-LS, пересчитанное на 1 км длины и температуру 20 ºC должно быть не менее 20 МОм.

- Электрическое сопротивление изоляции кабелей марок КГМПВнг (В)-LS, КГМПЭмВнг (В)-LS

пересчитанное на 1 км длины и температуру 70 ºC должно быть не менее 0,005 МОм.

- Дымообразование при горении и тлении не приводит к снижению светопроницаемости в испытательнойкамере более чем на: - 60 %

-Срок службы кабелей не менее - 20 лет

-Гарантийный срок эксплуатации – 2 года. Гарантийный срок исчисляется с даты ввода кабелей вэксплуатацию, но не позднее 6 мес.с даты изготовления.

- Показателей коррозионной активности продуктов дымогазовыделения при горении и тлении материаловизоляции, внутренней и наружной оболочек (для полимерной композиции, не содержащей галогенов)должны соответствовать:
