Кабель монтажный МКЭКШвнг(А)-FRHF

Кабели предназначены для фиксированного межприборного монтажа электрических устройств, работающих при номинальном переменном напряжении до 500 В частоты до 400 Гц или постоянном напряжении до 750 В.

Кабели могут прокладываться в помещениях, каналах, туннелях, земле (траншеях), в т.ч. местах подверженных воздействию блуждающих токов.

Кабели могут прокладываться во взрывоопасных зонах классов В-1а при отсутствии опасности механических повреждений.

Кабели могут быть проложены на открытом воздухе при условии защиты его от механических повреждений и от воздействия прямых солнечных лучей.

МКЭКШвнг(А)-FRLS - кабель монтажный с медными лужеными жилами, с изоляцией из полимерной композиции не содержащей галогенов, парной или общей скрутки, экранированный, с броней из стальных оцинкованных проволок, с изоляцией, внутренней оболочкой и защитным шлангом из полимерной композиции не содержащей галогенов.

Технические параметры:

• Климатическое исполнение В, категории размещения 2-5 по ГОСТ 15150-69.
• Диапазон температур при эксплуатации от минус 50 °С до +50 °С.
• Относительная влажность воздуха при температуре +35 °С до 98%.
• Монтаж кабеля без предварительного нагрева производится при температуре не ниже минус 15 °С.
• Электрическое сопротивление токопроводящей жилы постоянному току не более:
• 45,0 Ом для сечения 0,5 мм2;
• 30,0 Ом для сечения 0,75 мм2;
• 25,0 Ом для сечения 1,0 мм2;
• 17,0 Ом для сечения 1,2 мм2;
• 14,0 Ом для сечения 1,5 мм2;
• 10,0 Ом для сечения 2,5 мм2.
• Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру +20 °С не менее 5 МОм.
• Кабели не распространяют горение при одиночной прокладке.
• Строительная длина:
• не менее 250 м;
• с экранированными парами не менее 50 м.
• Срок службы кабеля 15 лет при соблюдении потребителем условий хранения, транспортировки и эксплуатации.

Маркоразмеры (число жил и номинальное сечение, мм):

• 21,5; 31,5; 41,5; 51,5; 61,5; 71,5; 81,5; 91,5; 101,5; 111,5; 121,5; 141,5; 161,5; 191,5; 201,5; 241,5; 271,5; 301,5; 371,5; 121,5; 221,5; 321,5; 421,5; 521,5; 621,5; 721,5; 821,5; 921,5; 1021,5; 1221,5; 2021,0.

Наружный диаметр и расчетная масса 1 км продукции для каждого маркоразмера указаны на сайте компании.

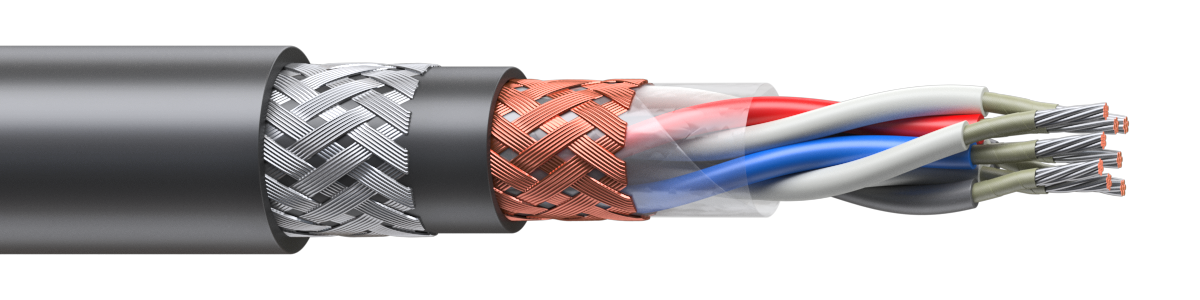

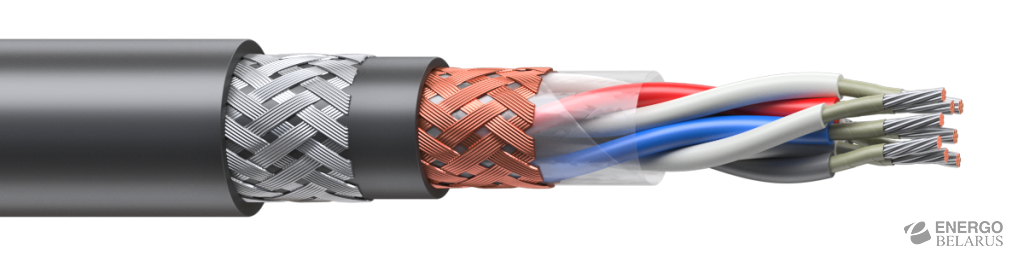

Конструкция:

• Токопроводящая жила - медная луженая многопроволочная (класс 3 по ГОСТ 22483);
• Термический барьер - обмотка из слюдосодержащих лент
• Изоляция - полимерная композиция не содержащая галогенов;
• Скрутка - парная или общая;
• Обмотка - полиэтилентерефталатная пленка;
• Экран: на пару - оплетка из медных луженых проволок; общий - оплетка из медных или медных луженых проволок;
• Внутренняя оболочка - полимерная композиция не содержащая галогенов;
• Броня - из стальных оцинкованных проволок;
• Защитный шланг - полимерная композиция не содержащая галогенов.

Сертификаты:

• Сертификат соответствия требованиям ТР ТС 004/2011 № ЕАЭС RU С-RU.АЯ46.В.02803/19 от 2019-03-12 до 2024-03-11;
• Декларация о соответствии ТР ЕАЭС 037/2016 № ЕАЭС N RU Д-RU.МЮ62.В.01659/20 от 2020-04-28 до 2025-04-27.
