Кабель монтажный МКШВнг(А)-HF

Кабели предназначены для фиксированного межприборного монтажа электрических устройств, работающих при номинальном переменном напряжении до 500 В частоты до 400 Гц или постоянном напряжении до 750 В.

Кабели могут прокладываться в помещениях, каналах, туннелях, земле (траншеях), в т.ч. местах подверженных воздействию блуждающих токов. Кабели могут прокладываться во взрывоопасных зонах классов В-1а при отсутствии опасности механических повреждений. Кабели могут быть проложены на открытом воздухе при условии защиты его от механических повреждений и от воздействия прямых солнечных лучей.

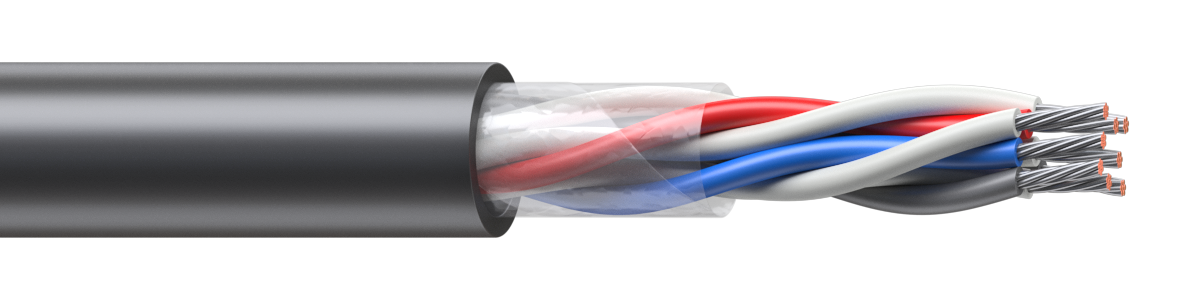

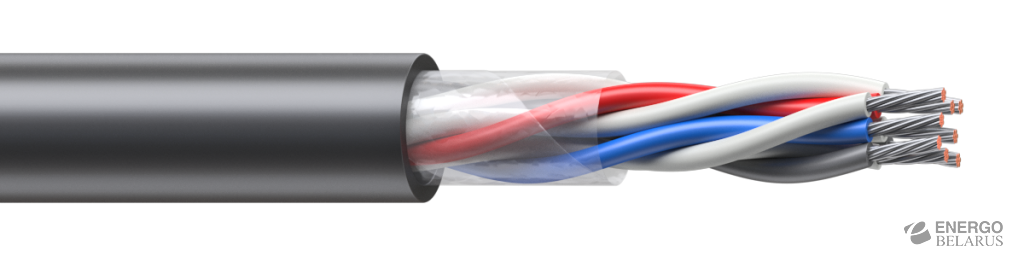

МКШВнг(А)-HF - кабель монтажный с медными лужеными жилами, парной или общей скрутки, с изоляцией и защитным шлангом из полимерных композиций не содержащих галогенов.

Технические параметры:

• Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.1.2.1.
• Климатическое исполнение В, категории размещения 2-5 по ГОСТ 15150-69.
• Диапазон температур при эксплуатации от минус 30 °С до +50 °С.
• Относительная влажность воздуха при температуре +35 °С до 98%.
• Монтаж кабеля без предварительного нагрева производится при температуре не ниже минус 15 °С.
• Электрическое сопротивление токопроводящей жилы постоянному току не более:
• 45,0 Ом для сечения 0,5 мм2;
• 30,0 Ом для сечения 0,75 мм2;
• 25,0 Ом для сечения 1,0 мм2;
• 17,0 Ом для сечения 1,2 мм2;
• 14,0 Ом для сечения 1,5 мм2;
• 10,0 Ом для сечения 2,5 мм2.
• Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру +20 °С не менее 5 МОм.
• Кабели не распространяют горение при групповой прокладке по категории А.
• Строительная длина:
• не менее 250 м;
• с экранированными парами не менее 100 м.
• Срок службы кабеля 15 лет при соблюдении потребителем условий хранения, транспортировки и эксплуатации.

Маркоразмеры (число жил и номинальное сечение, мм):

• 1421,5; 1621,5; 20,75; 30,75; 40,75; 50,75; 70,75; 80,75; 90,75; 100,75; 120,75; 140,75; 160,75; 180,75; 190,75; 200,75; 240,75; 250,75; 270,75; 300,75; 370,75;
• 21,0; 31,0; 41,0; 51,0; 71,0; 81,0; 91,0; 101,0; 121,0; 141,0; 161,0; 181,0; 191,0; 201,0; 241,0; 251,0; 271,0; 301,0; 371,0;
• 120,5; 220,5; 320,5; 420,5; 520,5; 620,5; 720,5; 820,5; 920,5; 1020,5; 1220,5; 1420,5; 1620,5;
• 120,75; 220,75; 320,75; 420,75; 520,75; 620,75; 720,75; 820,75; 920,75; 1020,75; 1220,75; 1420,75; 1620,75;
• 121,0; 221,0; 321,0; 421,0; 521,0; 621,0; 721,0; 821,0; 921,0; 1021,0; 1221,0; 1421,0; 1621,0;
• 121,5; 221,5; 321,5; 421,5; 521,5; 621,5; 721,5; 821,5; 921,5; 1021,5; 1221,5.

Наружный диаметр и расчетная масса 1 км продукции для каждого маркоразмера указаны на сайте компании.

Конструкция:

• Токопроводящая жила - медная луженая многопроволочная (класс 3 по ГОСТ 22483);
• Изоляция - полимерная композиция не содержащая галогенов;
• Скрутка - парная или общая;
• Защитный шланг - полимерная композиция не содержащая галогенов.

Сертификаты:

• Сертификат соответствия требованиям ТР ТС 004/2011 № ТС RU С-RU.АЯ46.В.89724 от 2018-11-20 до 2023-11-19;
• Декларация о соответствии ТР ЕАЭС 037/2016 № ЕАЭС N RU Д-RU.МЮ62.В.01660/20 от 2020-04-28 до 2025-04-27.
