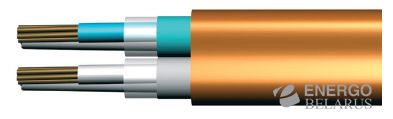

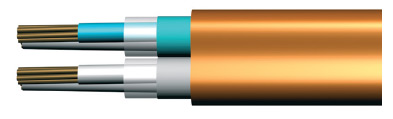

Кабель РКЭПнг(А)-FRHF
Характеристики
кабели РКЭВнг(А)-FRLS, РКЭПнг(А)-FRHF - однопроволочная, медная, класс гибкости 1,
кабели РКЭВГнг(А)-FRLS, РКЭПГнг(А)-FRHF- многопроволочная, медная, класс гибкости не ниже 3.
2. Изоляция - из кремнийорганической резины.
3. Скрутка - изолированные жилы скручены в пару согласованными шагами.
4. Экран - поверх каждой пары из фольгированного композиционного материала. Под экраном проложена медная луженая контактнаяпроволока.
5. Оболочка оранжевого цвета:
для кабелей марок РКЭВнг(А)-FRLS, РКЭВГнг(А)-FRLS - из поливинилхлоридного пластиката пониженной пожароопасности;
для кабелей марок РКЭПнг(А)-FRHF, РКЭПГнг(А)-FRHF - из полимерной композиции, не содержащей галогенов.
Для прокладки с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должнысохранять работоспособность в условиях пожара.
Допускается применение кабелей в системах оповещения и управления эвакуацией людей при пожарах в зданиях и сооружениях безиспользования негорючих коробов и кабельных каналов.
Вид климатического исполнения кабелей УХЛ, категории размещения 2 - 5 по ГОСТ 15150-69.
Диапазон температур эксплуатации……………………………..…… от -50 °С до 70 °С.
Относительная влажность воздуха при температуре до 35 °С……………………………… до 98 %.
Прокладка и монтаж кабелей без предварительного производится при температуре не ниже ……..- 15 °С.
Минимальный радиус изгиба при монтаже кабелей:
марок РКЭВнг(А)-FRLS, РКЭПнг(А)-FRHF… не менее 10 максимальных наружных диаметров;
марок РКЭВГнг(А)-FRLS, РКЭПГнг(А)-FRHF… не менее 6 максимальных наружных диаметров.
Кабели не распространяют горение при групповой прокладке по категории А.
Дымообразование при горении и тлении не приводит к снижению светопроницаемости в испытательной камере более чем на:
для кабелей марок РКЭВнг(А)-FRLS, РКЭВГнг(А)-FRLS……………………………………. 50 %;
для кабелей марок РКЭПнг(А)-FRHF, РКЭПГнг(А)-FRHF………………………………………. 40 %.
Огнестойкость кабелей ………………………………………………………………….не менее 180 мин.
Значения показателей коррозионной активности продуктов дымогазовыделения при горении и тлении материалов изоляции и оболочки из полимерной композиции, не содержащей галогенов соответствуют, указанным в таблице:
|
Наименование показателя |
Значение |
|
1. Содержание газов галогеновых кислот в пересчете на HCl, мг/г, не более |
5,0 |
|
2. Проводимость водного раствора с адсорбированными продуктами дымогазовыделения, мкСм/мм, не более |
10,0 |
|
3. Показатель, pH (кислотное число), не менее |
4,3 |
Электрическое сопротивление токопроводящих жил постоянному току соответствует ГОСТ 22483-77.
Электрическая емкость пары, пересчитанная на 1 км длины и коэффициент затухания, пересчитанный на 1 км длины на частоте 0,8 соответствуют значениям, указанным в таблице:
|
Параметры |
Норма для номинального сечения жил, мм2 | ||||
|
0,5 |
0,75 |
1,0 |
1,5 |
2,5 | |
|
1. Электрическая емкость, пересчитанная на 1 км длины, нФ, не более |
84 |
110 |
115 |
120 |
125 |
|
2. Коэффициент затухания на частоте 0,8 кГц, пересчитанный на 1 км длины, дБ, не более |
1,5 |
1,1 |
0,85 |
0,65 |
0,45 |
Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20 °С ….....не менее 100 МОм.
Строительная длина кабелей ……………………………………………………………………. не менее 100 м.
Срок службы кабелей ………………… не менее 15 лет при соблюдении требований по монтажу, эксплуатации, транспортированию и хранению.
Гарантийный срок эксплуатации …………………………………………………………………………….. 2 года.
Гарантийный срок исчисляется с даты ввода кабелей в эксплуатацию, но не позднее 6 мес. с даты изготовления.
