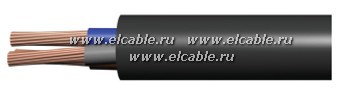

Кабель КГВЭВ контрольный гибкий с поливинилхлоридной изоляцией и оболочкой

Конструкция

1. Токопроводящая жила– из медных мягких проволок и соответствует ГОСТ 22483-77:

- классу не ниже 3 для сечений до 95 мм2 включ;

- классу не ниже 4 для сечений 120 мм2 включ.

2. Изоляция – из поливинилxлоридного пластиката .

3. Скрутка – изолированные жилы кабелей скручены в сердечник. Изолированные жилы кабелей с числом жил до 5 включительно имеют отличительную расцветку. Изоляция нулевыx жил выполняется синего цвета. Изоляция жил заземлениявыполняется двуxцветной (зелено-желтой расцветки).

4. Экран (для марок КГВЭВ - из медных проволок, выполненный в виде оплетки.

5. Оболочка– для марок КГВЭВ из ПВX пластиката.

К обозначению марок кабелей добавляются буквы:

«н» - для кабелей с нулевой жилой меньшего сечения;

«л» - для кабелей с общим экраном из медных луженых проволок;

«Ц» - для кабелей с цифровой маркировкой изолированных жил;

«Т»- для кабелей в тропическом исполнении.

Номинальное напряжение кабелей, число и номинальное сечение основных жил.

Применение

Кабели предназначены для фиксированного монтажа силовых цепей и цепей управления на станках и механизмах при напряжении 660 В переменного тока частотой до 60 Гц или постоянного тока напряжением до 1000 В. Кабели могут применяться дляприсоединения передвижных машин, механизмов и оборудования к электрическим сетям.

Кабели предназначенные для стационарной прокладки могут быть проложены на открытом воздухе при условии защиты от воздействия солнечного излучения, а также теплоизлучения от различного рода источников тепла. При прокладке кабелейна географической широте более 65 0С защита от солнечного излучения не требуется.

Для стационарного монтажа с радиусом изгиба не менее пяти наружных диаметров кабеля. Кабели не рекомендуются для прокладки в земле (траншеях).

Кабели марок КГВЭВ предназначены для прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.

Класс пожарной опасности по ГОСТ Р 53315-2009:

01.8.2.5.4 - КГВЭВ;

Технические характеристики

Вид климатического исполнения кабелей УХЛ и Т, категория размещения 1 и 5 по ГОСТ 15150-69.

Диапазон температур эксплуатации:

кабелей для стационарной прокладки ……………………………………………....от -50 °С до 50 °С;

кабелей для нестационарной прокладки ……………………………………………..от 0 0С до 50 0С.

Относительная влажность воздуха при температуре до 35°С………………………..……. до 98 %.

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже…………………………………………………………………………………………………… -15°С

Минимальный радиус изгиба:

кабелей для стационарной прокладки ………………………….. не менее 5 расчетных диаметров;

кабелей для нестационарной прокладки неэкранированных …. не менее 10 расчетных диаметров кабеля;

кабелей для нестационарной прокладки экранированных …….. не менее 20 расчетных диаметров кабеля.

Кабели в тропическом исполнении должны быть стойкими к воздействию плесневых грибов.

Длительно допустимая температура нагрева жил кабелей при эксплуатации ….....................................….не более 70 °С.

Максимально допустимая температура жил при коротком замыкании ………..............................…… не более 160 0С.

Допустимый нагрев жил кабелей на напряжение 1 кВ, применяемых для стационарной прокладки, в режиме перегрузки ……………………………………………………………… не более 80 0С.

Продолжительность работы кабелей на напряжение 1 кВ, применяемых для стационарной прокладки, в режиме перегрузки не должна быть более 8 ч в сутки и не более 1000 ч за срок службы.

Строительная длина не менее…………………………………………………………………… 100 м.

Гарантийный срок эксплуатации:

кабелей для стационарной прокладки ……………………………. 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления,

кабелей для нестационарной прокладки ………………………….....……………………….6 месяцев.

Срок службы (исчисляется с даты изготовления кабелей):

кабелей для стационарной прокладки ……………………………………………………….. 30 лет;

кабелей для нестационарной по…………………………………………………………………………4 года.
