Кабель пожаробезопасный ВВГнг-FRLS-1 5х120
Характеристики
| Количество и сечение жил, шт. х мм2 | Расчётная масса кабеля, кг/км | Расчётный наружный диаметр, мм |
| 5х120 | 6846,0 | 46,9 |

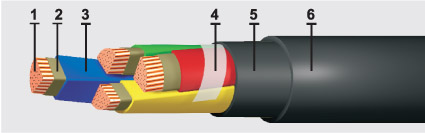

Элементы конструкции:
1. Токопроводящая жила, скрученная из медных проволок (класс 1, 2);
2. Термический барьер из слюдосодержащей ленты;
3. Изоляция из поливинилхлоридных пластикатов пониженной пожароопасности;
4. Скрепляющая лента;
5. Внутренняя оболочка;
6. Оболочка из поливинилхлоридных пластикатов пониженной пожароопасности.
Область применения:
Силовые и контрольные кабели, огнестойкие, не распространяющие горение, с низким дымо- и газовыделением. Предназначены для передачи и распределения электроэнергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1000 В частотой до 100 Гц и постоянном напряжении до 1000 В.
Кабели изготовляются для общепромышленного применения и применения в системах АС вне гермозоны и в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011).
Климатическое исполнение В, категории размещения 5 по ГОСТ 15150-69.
Технические характеристики:
| Влажность воздуха при 35° C [%] | 98 |
| Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] | 3,5 |
| Максимальная рабочая температура жилы [°С] | 70 |
| Максимальное переменное напряжение частоты 50 Гц [кВ] | 1,2 |
| Монтаж при температуре, не ниже [°C] | -15 |
| Номинальное переменное напряжение частотой 50 Гц [кВ] | 1 |
| Радиус изгиба кабелей [наружных диаметров] | 10 |
| Радиус изгиба многожильных кабелей, не менее [наружных диаметров] | 7,5 |
| Сопротивление изоляции при температуре +70° С, не менее [МОм х км] | 0,005 |
| Температура окружающей среды, верхний предел [°C] | +50 |
| Температура окружающей среды, нижний предел [°C] | -50 |
| Температура токопроводящих жил при коротком замыкании [°С] | 160 |
