Кабель радиочастотный РК50-7-311 для передачи сигналов в антенных трактах
Характеристики

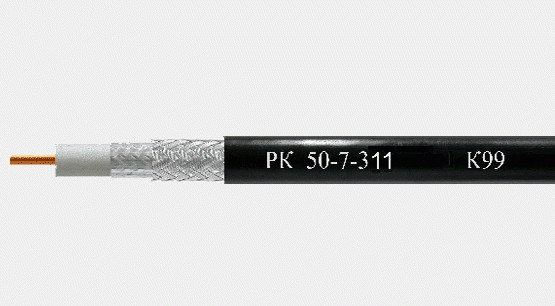

Радиочастотный кабель РК 50-7-311
Производитель: «НПП «Спецкабель» (Россия, г. Москва)»
Предназначен данный радиочастотный кабель для передачи сигналов в антенных трактах систем радиосвязи. Конструктивно исполнен аналогично кабелям типа RG-8/U, LMR-400, 8D-FB. Использование кабеля возможно с соединителями таких типов, как BNC, TNC, N. Декларация о соответствии Федерального агентства связи.
Конструкция Конструктивно кабель включает:- медный однопроволочный внутренний проводник; диаметр (2,62±0,02) мм;
- изоляцию из пористого полиэтилена физического вспенивания, по изоляции диаметр (7,25±0,20) мм;
- внешний проводник в виде оплетки плотностью (88–92)% из проволок медных луженых диаметром (0,12÷0,15) мм, защитную оболочку из светостабилизированного полиэтилена; наружный диаметр кабеля (10,30±0,30) мм.
|
Параметр |
Ед. изм. |
Значение |
|
Волновое сопротивление |
Ом |
50±2 |
|
Электрическая емкость |
пФ/м |
80 |
|
Максимал. мощность при частоте 1 ГГц |
Вт |
400 |
|
Коэффициент укорочения длины волны |
- |
1,22 |
|
Минимал. сопротивление изоляции |
МОм×км |
5000 |
|
Максимал. сопротивление внутреннего / внешнего проводников постоянному току |
Ом/км |
6,0 / 11,5 |
|
Максимал. сопротивление связи |
мОм/м |
10 |
|
Испытательное напряжение изоляции частотой 50 Гц |
кВ |
3,0 |
|
Частота, МГц |
Максимальный коэффициент затухания, дБ/100 м |
|
10 |
1,47 |
|
50 |
3,00 |
|
100 |
4,50 |
|
200 |
6,90 |
|
300 |
8,00 |
|
400 |
9,24 |
|
600 |
12,90 |
|
800 |
14,25 |
|
850 |
14,81 |
|
1000 |
16,00 |
|
2000 |
22,20 |
|
3000 |
31,84 |
|
4000 |
36,54 |
|
5000 |
41,38 |
|
6000 |
46,40 |
|
Параметр |
Ед. изм. |
Значение |
|
Рабочие температуры |
°С |
-60 ÷ +85 |
|
Минимальный радиус изгиба кабеля при температуре: более 5 °С менее 5 °С |
мм |
100 200 |
|
Срок службы |
лет |
12 |
|
Расчетная масса 1 км |
кг |
135,3 |
