АВБбШв, ВБбШв

Кабели с ПВХ изоляцией с защитным покровом типа БбШв на напряжение 660 В, 1000 В. ГОСТ 16442-80, ТУ 3500-002-46600751-2003

Аналоги

NYBY, NAYBY, NYRY, NAYRY, NYRGbY, NAYRGbY, NYFGbY, NAYFGbY, (DIN VDE 0271), Cu/PVC/STA/PVC, Al/ PVC/STA/PVC (UK).

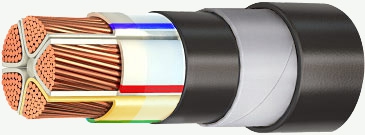

Конструкция

Токопроводящая жила — алюминиевая или медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77. Число жил: 2-5. Четырехжильные кабели могут иметь 3 жилы одинакового сечения и одну жилу меньшего сечения (жилу заземления или нулевую).

Изоляция — из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция жил заземления выполняется двухцветной (зелено-желтой), нулевых жил — голубого цвета.

Расположение жил в кабеле — изолированные жилы скручены в сердечник. В кабелях с секторными жилами поверх скрученных жил накладывается лента из полиэтилентерефталатной пленки.

Поясная изоляция: из ПВХ пластиката.

Защитный покров типа БбШв: броня из двух стальных оцинкованных лент; защитный шланг из ПВХ пластиката.

Применение

Кабели АВБбШв, ВБбШв предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В  частоты 50 Гц.

Кабели применяются для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.

Кабели не распространяют горение при одиночной прокладке.

Технические характеристики

Вид климатического исполнения кабелей по ГОСТ 15150-69: УХЛ и Т категорий размещения 1 и 5.
