АВВГнгLS, ВВГнгLS
Характеристики
Кабели с ПВХ изоляцией в ПВХ оболочке, не распространяющие горение, с низким дымо— и газовыделением (LS — Low Smoke), на напряжение 660 В, 1000 В. ТУ 16.К71-310-2001
Аналоги
NHMH, NAHMH.

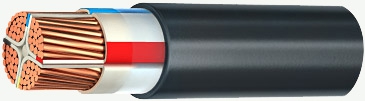

Конструкция
Токопроводящая жила — алюминиевая или медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77. Число жил: 5. Четырехжильные кабели могут иметь 3 жилы одинакового сечения и одну жилу меньшего сечения (жилу заземления или нулевую).
Изоляция — из ПВХ композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция жил заземления выполняется двухцветной (зелено-желтой), нулевых жил – голубого цвета.
Расположение жил в кабеле — изолированные жилы 2-5 жильных кабелей скручены в сердечник. В кабелях с секторными жилами поверх скрученных жил накладывается лента из полиэтилентерефталатной пленки.
Оболочка: — по скрученным изолированным круглым жилам накладывается внутренняя оболочка из ПВХ композиции пониженной пожароопасности, которая заполняет промежутки между жилами. Минимальная толщина оболочки — 0,3 мм. Кабели с секторными жилами изготавливаются без внутренней оболочки. Наружная оболочка — из ПВХ композиции пониженной пожароопасности. Для кабелей с сечением круглых жил до 16 мм² допускается наложение наружной оболочки с одновременным заполнением промежутков между жилами. В этом случае внутренняя экструдированная оболочка не накладывается.
Применение
Кабели АВВГнгLS, ВВГнгLS предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 и 1000 В или соответственно при постоянном напряжении 1000 и 1500В.
Кабели изготавливаются для общепромышленного применения и атомных станций (АС) при поставках на внутренний рынок и на экспорт.
Кабели предназначены для групповой прокладки кабельных линий в кабельных сооружениях и помещениях внутренних электроустановок, в том числе для объектов использования атомной энергии в системах АС классов 3 и 4 по классификации ОПБ—88 (ПНАЭ Г-01-011-97).
Кабели не распространяют горение при групповой прокладке.
Обозначение класса пожарной безопасности по классификации НПБ 248—П1.7.2.1.
Технические характеристики
Вид климатического исполнения кабелей по ГОСТ 15150-69: УХЛ и Т, категории размещения 1 и 5.
|
Диапазон температур эксплуатации (относительная влажность воздуха при температуре до +35°С —до 98% ) |
от -50°С до +50°С |
|
Длительно допустимая температура нагрева жил кабелей при эксплуатации |
не более +70°С |
|
Предельная температура токопроводящих жил по условию невозгорания кабеля при коротком замыкании |
+400°С |
|
Строительная длина кабелей для номин. сечений основных жил |
до 16 мм² — не менее 450 м 25 – 70 мм² — не менее 300 м 95 мм² и выше — не менее 200 м |
|
Прокладка и монтаж кабелей без предварительного подогрева |
не ниже -15°С |
|
Минимальный радиус изгиба при прокладке |
кабелей одножильных — 10 наружных диаметров кабелей многожильных — 7,5 наружных диаметров |
|
Гарантийный срок эксплуатации |
5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления |
|
Срок службы |
30 лет |
