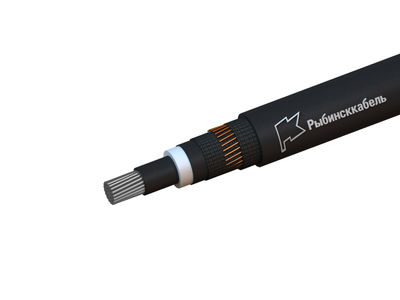

Кабель АПВВНГ силовой
Характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Категория |
Кабели силовые на напряжение 6−35 кВ |
|
Тип |
Силовые для стационарной прокладки |
|
Оболочка |
Пластмассовая |
|
Материал |
Алюминий |
|
Изоляция проводников |
Сшитый полиэтилен |
|
Минимальная температура |
− 40 °C |
|
Максимальная температура |
50 °C |
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 10 35 кВ номинальной частотой 50 Гц с заземленной и изолированной нейтралью. Для прокладки в земле (в траншеях) за исключением пучинистых и просадочных грунтов. Для прокладки одиночных кабельных линий в кабельных сооружениях и производственных помещениях. Для групповой прокладки в кабельных сооружениях при условии отсутствия опасности механических повреждений. Кабели могут быть проложены в сухих грунтах (песок, песчано-глинистая и нормальная почва с влажностью не менее 14 %). Кабели предназначены для прокладки на трассах без ограничения разности уровней. Относительная влажность воздуха при температуре до + 35 °С до 98 %.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже − 15 °С.
Минимальный радиус изгиба при прокладке:
— одножильных — 15 наружных диаметров;
— трехжильных — 10 наружных диаметров.
Номинальная частота 50 Гц.
Длительно допустимая температура нагрева жил кабелей при эксплуатации + 90 °С.
Гарантийный срок эксплуатации 5 лет. Срок службы не менее 30 лет.
Не распространяющие горение
