Кабель КГ силовой гибкий с медными многопроволочными жилами с резиновой изоляцией в резиновой маслостойкой оболочке, не распространяющей горение
Характеристики

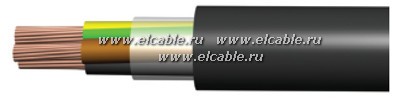

Конструкция
1. Токопроводящая жила - медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483-77. 2. Разделительный слой - синтетическая пленка, допускается наложение изоляции без пленки при отсутствии залипания изоляции к жиле. 3. Изоляция - из резины изоляционной. Изолированные жилы имеют отличительную расцветку сплошную или в виде продольной полосы. Изоляция нулевой жилы выполняется голубого цвета; если нулевая жила отсутствует, голубой цветприменяется для расцветки любой жилы, кроме заземляющей. Жила заземления имеет зелено-желтый цвет или обозначена цифрой 0. Расцветка одножильных и двухжильных кабелей не нормируется. Цвета красный, серый, белый, и, если не всочетании, зеленый и желтый не используются для расцветки жил многожильных кабелей. 4. Скрутка - изолированные жилы скручены с шагом скрутки не более 16 диаметров по скрутке. 5. Разделительный слой - поверх скрученных жил - синтетическая пленка или тальк или другой аналогичный материал. Допускается изготовление без пленки при условии отделения изолированных жил от оболочки. 6. Оболочка - из резины шланговой маслостойкой, не распространяющей горение.
Применение
Кабели предназначеныдля присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1000 В, при изгибах с радиусом не менее 8 диаметров кабелей придопустимой температуре нагрева токопроводящих жил до 75 0С.
Кабели марки КГН используются при возможности попадания на оболочку дезинфицирующих и агрессивных веществ, употребляемых в сельском хозяйстве, а также смазочных масел.
В условное обозначение кабелей с нулевой жилой к марке добавляется буква "н", кабелей с двумя и тремя основными жилами и одной или двумя вспомогательными жилами добавляется буква "в".
Класс пожарной опасности по ГОСТ Р 53315-2009:
01.8.2.5.4
Технические характеристики
Климатическоеисполнение У категория размещения - 3, 5 по ГОСТ 15150-69. Диапазон температур эксплуатации кабелей ……………… ………………………………….от -30°С до 50°С.
Прокладка и монтаж кабелей предварительного подогрева производится при температуре ......не ниже – 30 0 С.
Строительная длина кабелей: с номинальным сечением основных жил до 35 мм2 включительно,……………………..не менее 150 м; с номинальным сечением основных жил от 50 мм2 до 120 мм2…………………………не менее 125 м; с номинальным сечением основных жил 150 мм2 и выше…………………………… не менее 100 м .. по согласованию с заказчиком допускается сдача кабелей любыми длинами.
Срок службы кабелей КГН …....…. 2,5 года (срок службы исчисляется с момента изготовления кабеля).
Гарантийныйсрок эксплуатации кабелей 6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления.
