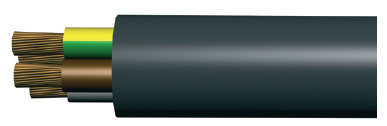

Кабель КУГВЭВнг(А)-FRLSLTx
Характеристики
1. Токопроводящая жила – медная, многопроволочная, 4 класса по ГОСТ 22483-77.
2. Обмотка - для кабелей марок КУГВВнг(А)-FRLSLTx, КУГВЭВнг(А)-FRLSLTx, КУГВВЭнг(А)-FRLSLTx из слюдосодержащей ленты.
3. Изоляция– из ПВХ пластиката пониженной пожарной опасности*.
4. Экран - для кабелей марки КУГВЭВнг(А)-LSLTx, КУГВЭВнг(А)-FRLSLTxв виде оплетки из медных проволок.
5. Скрутка – изолированные жилы скручены.
6.Экран - для кабелей марки КУГВВЭнг(А)-LSLTx, КУГВВЭнг(А)-FRLSLTx из алюминиевой фольги.
7.Оболочка - из ПВХ пластиката пониженной пожарной опасности.*
*для изоляции и оболочки применяются специальные композиции ПВХ пластикатов пониженной пожарной опасности, снизким дымо- и газовыделением, низкой токсичностью продуктов горения.
Число и номинальное сечение жил кабелей.
|
Марка кабеля |
Номинальное сечение жилы, мм2/ число жил | |
|
0,35 |
0,50 | |
|
КУГВВнг(А)-LSLTx КУГВВнг(А)-FRLSLTx |
7 |
- |
|
КУГВЭВнг(А)-LSLTx КУГВЭВнг(А)-FRLSLTx |
7 |
7 |
|
КУГВВЭнг(А)-LSLTx КУГВВЭнг(А)-FRLSLTx |
7 |
7 |
Кабели предназначены:
- для фиксированного монтажа цепей управления и контроля, работающих при напряжении до 380 В переменного тока частоты 50 Гц или 500 Впостоянного тока;
- для эксплуатации в зданиях классов функциональной пожарной опасности Ф1-Ф3, в том числе зданиях детских дошкольных образовательныхучреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусах образовательных учреждений интернатного типаи детских учреждений, гостиниц, общежитий, спальных корпусов санаториев и домов отдыха общего типа, кемпингов, мотелей, пансионатов, атакже для зрелищных, клубных, спортивных сооружений, зданий организаций по обслуживанию населения, метрополитенов, а также дляобъектов использования атомной энергии вне гермозоны АС.
- для эксплуатации во взрывоопасных зонах класса В-1.
Класс пожарной опасности по ГОСТ Р 53315-2009:
П1б.8.2.1.2 - КУГВВнг(А)-LSLTx, КУГВЭВнг(А)-LSLTx, КУГВВЭнг(А)-LSLTx;
П1б.1.2.1.2 - КУГВВнг(А)-FRLSLTx, КУГВЭВнг(А)-FRLSLTx, КУГВВЭнг(А)-FRLSLTx.
Характеристики
Климатическое исполнение УХЛ, категорий размещения 3 и 4 по ГОСТ 15150-69.
Диапазон температур эксплуатации ……………………………………………. от -50°С до 50°С.
Относительная влажность воздуха при температуре до 35 0С …………………………… до 98%.
Прокладка без предварительного подогрева производится при температуре воздуха…….. не ниже -15 0С.
Минимальный радиус изгиба …………………………………..…. 5 макс. наружных диаметров кабеля.
Эквивалентный показатель токсичности продуктов горения……….. более120 г/м3.
Кабели не распространяют горение при групповой прокладке по категории А.
Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50%.
Массовая доля хлористого водорода, выделяющегося при горении полимерных материалов:
изоляции…………………………………………………………………………….. не более 100 мг/г;
наружной оболочки и защитного шланга ……………………………………….. не более 80 мг/г;
внутренней оболочки и разделительного слоя………………………………..…..не более 50 мг/г.
Огнестойкость (t750+50)0С для исполнения FR……………………………….. не менее 180 мин.
Длительно допустимая температура нагрева жил кабелей при эксплуатации …... не более 70 °С.
Строительная длина кабелей оговаривается при заказе.
Срок службы ……………………………………………………………….. 30 лет с даты изготовления кабелей.
Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления
Срок хранения:
на открытых площадках…………………………………………………………….. не более 2 лет;
под навесом …………………………………………………………………………….не более 5 лет;
в закрытых помещениях ……………………………………………………………… не более 10 лет.
