Кабель монтажный МКШ, МКШнг
Характеристики
НАЗНАЧЕНИЕ
Кабели монтажные многожильные предназначены для фиксированного межприборного монтажа электрических устройств, работающих при номинальном переменном напряжении до 500 В частоты до 400 Гц или постоянном напряжении до 750 В.

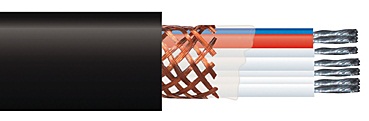

КОНСТРУКЦИЯ ТОКОПРОВОДЯЩАЯ ЖИЛА — медная, луженая, многопроволочная.
ИЗОЛЯЦИЯ — ПВХ пластикат.
СКРУТКА — изолированные жилы скручены в кабель. В каждом повиве две счетные жилы, отличающиеся цветом друг от друга и от остальных жил повива. Поверх скрученных жил для кабеля марки МКЭШ накладывается полиэтилентерефталатная пленка под экранирующую оплетку.
ЭКРАН — из медной проволоки диаметром не более 0,20мм. Коэффициент поверхностной плотности экрана не менее 65%.
ОБОЛОЧКА — ПВХ пластикат.
КОЛИЧЕСТВО ЖИЛ — 2,3,5,7,10,14,19.
СЕЧЕНИЕ ЖИЛ, мм² — 0,35; 0,5; 0,75; 1,0; 1,5; 2,5.
Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20°С должно быть не менее 0,1 Мом.
Кабели устойчивы к вибрационным нагрузкам, ударам, линейным нагрузкам.
Диапазон рабочих температур — от -50°С до +70°С.
Наработка кабелей — 10000 ч.
Строительная длина кабеля без экрана — не менее 60 м., экранированного кабеля — не менее 25 м., допускается поставка длинами не менее 3 м в количестве не более 10% от партии.
Средний срок службы кабелей МКШ, МКЭШ — 15 лет.
