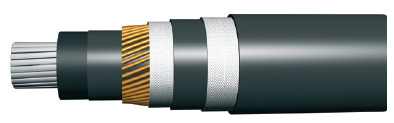

Кабель ПвБВнг(А)-ХЛ

1. Токопроводящая жила- медная или алюминиевая, уплотненная, круглой формы, соответствует классу 2 по ГОСТ 22483-77.
2. Экран по жиле - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3. Изоляция - из пероксидносшиваемого полиэтилена.
4. Экран по изоляции - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
5. Комбинированный экран:
5.1. Слой из ленты электропроводящей бумаги или электропроводящего нетканого полотна, или электропроводящей полимерной ленты.
5.2. Повив из медных проволок, поверх которых спирально наложена медная лента.
ОДНОЖИЛЬНЫЕ КАБЕЛИ:

6. Разделительный слой - из стеклоленты.
7. Внутренняя оболочка - из полимерных композиций.
8. Термический барьер - из стеклолент .
9. Наружная оболочка - из полимерных композиций.

ТРЕХЖИЛЬНЫЕ КАБЕЛИ НЕ БРОНИРОВАННЫЕ:

6. Скрутка - экранированные медными проволоками изолированные токопроводящие жилы скручены в сердечник вокруг центральногозаполнения. Межфазное заполнение и центральное заполнение - из полимерных композиций.
7. Наружная оболочка - из полимерных композиций.

ТРЕХЖИЛЬНЫЕ КАБЕЛИ БРОНИРОВАННЫЕ:

6. Скрутка - экранированные медными проволоками изолированные токопроводящие жилы скручены в сердечник вокруг центральногозаполнения. Межфазное заполнение и центральное заполнение - из полимерных композиций .
7. Внутренняя оболочка - из полимерных композиций пониженной горючести.
8. Броня - из стальных оцинкованных лент.
9. Наружная оболочка - из полимерных композиций.

Применение

Кабели марок ПвБВнг(А)-ХЛ, АПвБВнг(А)-ХЛ применяются для групповой прокладки кабельных линий в кабельных сооружениях и производственных помещениях, прокладки на эстакадах, при наличии опасности механических повреждений при эксплуатации.

Характеристики

Вид климатического исполнения ХЛ, категория размещения 1 и 2 по ГОСТ 15150-69.
Кабели стойки к изменению температуры окружающей среды ……………......от – 60 °С до 40 °С.
Относительная влажность воздуха при температуре до 35 °С ..............................................до 98 %.
Прокладка кабелей производится без предварительного подогрева при температуре ………не ниже - 15°С.
Минимальный радиус изгиба кабелей при прокладке:

одножильные ………………......не менее 15 наружных диаметров кабеля( не менее 7,5 наружных диаметров с использованием шаблона);
трехжильные................................... не менее 10 наружных диаметров кабеля.
Кабели не распространяют горение при групповой прокладке по категории А.
Длительно допустимая температура нагрева жил кабелей .................................... не более 90 °С.
Допустимый нагрев жил кабеля в режиме перегрузки не более .................... не более 130 °С.

Предельно допустимая температура нагрева жил кабелей при коротком замыкании……....не более 250 °С.
Предельно допустимая температура медного экрана кабеля при коротком замыкании ……. не более 350 °С.
Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля ....... не более 400°С при протекании токакороткого замыкания до 4 с.
Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы.
Срок службы кабелей не менее 30 лет при соблюдении условий транспортирования, хранения, прокладки (монтажа) и эксплуатации.
Гарантийный срок эксплуатации ……………………………………………………………………….5 лет.
