Кабель ПвП силовой с изоляцией из сшитого полиэтилена

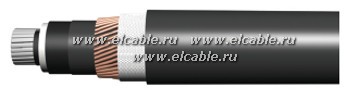

Конструкция

1. Токопроводящая жила – алюминиевая или медная, многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483-77.

2. Экран по жиле - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.

3. Изоляция - из пероксидносшиваемого полиэтилена.

4. Экран по изоляции - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.

5. Комбинированный экран:

5.1 Слой, наложенный обмоткой, из электропроводящей бумаги или электропроводящей полимерной ленты,

5.2. Повив из медных проволок, поверх которых спирально наложена медная лента.

ОДНОЖИЛЬНЫЕ КАБЕЛИ:

6. Разделительный слой - из двух лент крепированной или кабельной бумаги.

7. Оболочка– из полиэтилена.

ТРЕХЖИЛЬНЫЕ КАБЕЛИ:

6. Скрутка - экранированные медными проволоками круглые токопроводящие жилы скручены в сердечник вокруг жгута из невулканизированной резины или поливинилхлоридного пластиката.

7. Межфазное заполнение - измелонаполненой невулканизированной резиновой смеси или высоконаполненного поливинихлоридного пластиката.

8. Оболочка – из полиэтилена.

Обратите внимание: по желанию заказчика усиленная полиэтиленовая оболочка может быть выполнена с продольнымиребрамижесткости, что позволяет избежать повреждения оболочки кабеля при монтаже.

Применение

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 6 кВ номинальной частотой 50 Гц для сетей с заземленной и изолированной нейтралью.
Для прокладки в земле (в траншеях), если кабель защищен от механических повреждений. Предназначены для эксплуатации при прокладке в земле независимо от степени коррозионной активности грунтов.
Допускается прокладка этих кабелей на воздухе, в т.ч. в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнестойких покрытий.
Кабели предназначены для прокладки на трассах без ограничения разности уровней.
Класс пожарной опасности по классификации ГОСТ Р 53315-2009:

О2.8.2.5.4.

Технические характеристики

Вид климатического исполнения У, УХЛ, категории размещения 1 и 2 по ГОСТ 15150-69.
Диапазон температур при эксплуатации…………………………………………….. от - 600 С до 500 С.
Относительная влажность воздуха при температуре до 350С……………………………………….до 98%.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре ……не ниже - 200С.
Минимальный радиус изгиба кабелей при прокладке:

одножильные……... не менее15 наружных диаметров (не менее 7,5 наружных диаметров с использованием специальных шаблонов);

трехжильные……………………………………………….… не менее 10 наружных диаметров.
Кабели не распространяют горение при одиночной прокладке.
Длительно допустимая температура нагрева жилы кабеля при эксплуатации …………...… не более 90 0С.
Допустимый нагрев жилы кабеля в режиме перегрузки ……………………………….…....не более 130 0С.

Предельно допустимая температура жилы кабеля при коротком замыкании …………….. не более 250 0С.
Предельно допустимая температура медного экрана кабеля при коротком замыкании ……… не более 350 0С.
Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля …..… не более 400 0С.
Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы.

Строительная длина кабелей оговаривается при заказе.
Срок службы кабеля …………………………………………………..…….не менее 30 лет.
Гарантийный срок эксплуатации ……………………………………………………..5 лет.
