Характеристики

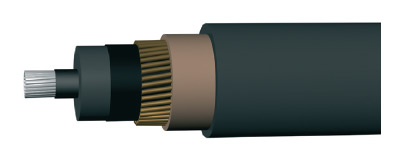

1. Токопроводящая жила- алюминиевая или медная многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483-77. 2. Экран по жиле - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции. 3. Изоляция - из пероксидносшиваемого полиэтилена. 4. Экран по изоляции - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции. 5. Комбинированный экран 5.1. Слой из двух лент электропроводящей бумаги или электропроводящей полимерной ленты. 5.2. Повив из медных проволок . поверх медных проволок спирально наложена медная лента.
6. Внутренняя оболочка- из ПВХ пластиката пониженной пожароопасности. 7. Наружная оболочка - из поливинилхлоридного пластиката пониженной пожароопасности.
По требованию заказчика в экран из медных проволок может быть встроен распределенный волоконно-оптический датчик температуры.
Применение
Кабели предназначены для передачи и распределения электрической энергии в трехфазных сетях на номинальное переменное напряжение64/110 кВ, максимальное линейное напряжение 123 кВ, номинальной частотой 50 Гц для прокладки в кабельных сооружениях ипроизводственных помещениях. Кабели предназначены для стационарной прокладки на трассах с неограниченной разностью уровней. Класс пожарной опасности по ГОСТ Р 53315-2009:
П1.8.2.2.3
Характеристики
Вид климатического исполнения УХЛ, категории размещения 1 и 2 по ГОСТ 15150-69. Электрическое сопротивление токопроводящей жилы постоянному току соответствует ГОСТ 22483-77. Диапазон температур эксплуатации ……………………………………………….от - 50 °С до 50°С. Прокладка и монтаж кабелей без предварительного подогрева производится при температуре, не ниже ………...- 15°С.
Минимальный радиус изгиба кабелей при прокладке............... не менее 15 наружных диаметров.
Кабели не распространяют горение при групповой прокладке. Длительно допустимая температура нагрева жилы кабеля...........................................................не более 90°С. Предельно допустимая температура жилы кабеля при коротком замыкании ................................ не более 250°С. Предельно допустимая температура медного экрана кабеля при коротком замыкании ............... не более 350°С. Температура нагрева жилы в режиме перегрузки не более.........................................................не более 130°С. Продолжительность работы кабеля в режиме перегрузки не более 100 ч за год и не более 1000 ч за срок службы. Строительная длина кабелей оговаривается при заказе. Срок службы не менее 30 лет при соблюдении условий транспортировки, хранения, монтажа, эксплуатации. Гарантийный срок эксплуатации...................5 лет. Гарантийный срок исчисляют с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
