Кабель силовой АПвВ
Характеристики
Применение
Укладка производится:
- в производственных помещениях и сооружениях для прокладки кабеля (одиночная прокладка);
- в грунте (песчаный, песчано-глинистый и нормальный с влажностью не менее 14%).
Кабель может использоваться без ограничения разности уровней прокладки.

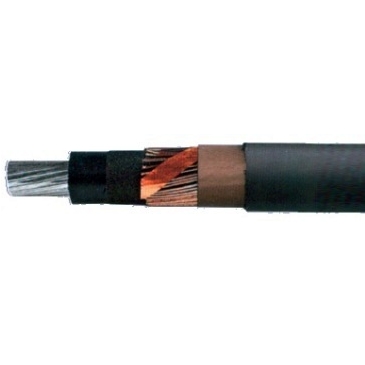

Конструкция
Жила - алюминиевая;
Экран (по жиле) - пероксидносшиваемая электропроводящая ПЭ композиция;
Изоляция - пероксидносшиваемая ПЭ композиция;
Экран (по изоляции) - пероксидносшиваемая электропроводящая ПЭ композиция;
Комбинированный экран:
- электропроводящая бумага или полимерная лента(электропроводящая);
- повив из медной проволоки и ленты;
для одножильного кабеля:
- разделительный слой кабельной бумаги или крепированной ленты;
- оболочка - поливинилхлоридный пластикат;
для трехжильного кабеля:
- сердечник - невулканизированная резина или поливинилхлоридный пластикат;
- межфазное заполнение - мелонаполненная невулканизированная резиновая смесь или поливинилхлоридный пластикат (высоконаполненный);
- оболочка - поливинилхлоридный пластикат;
Технические характеристики
| Параметр | Значение |
|---|---|
|
Напряжение ном., кВ |
10; 20; 35 |
|
T° среды, °С
|
от -50 до +50 от -60 до +50 |
|
Влажность воздуха (относ.) (при T° до +35°С), % |
98 |
|
Температура прокладки без предварительного прогрева, min, °С
|
-20 -15 |
|
Допустимая рабочая T° жил (предел.), °С |
90 |
|
T° нагрева жил при замыкании max., °С |
250 |
|
T° нагрева экрана при замыкании max., °С |
350 |
|
Максимальная температура нагрева экрана при коротком замыкании, °С |
350 |
|
Максимальная температура жил по условиям невозгорания кабеля при коротком замыкании, °С |
400 (до 4 сек.) |
|
Продолжительность работы кабеля в режиме перегрузки, не более |
8 ч в сутки или 1000 ч за срок службы |
|
Минимально допустимый радиус изгиба при прокладке
|
15 Dн 10 Dн |
|
Гарантийный срок эксплуатации кабеля, лет |
5 |
|
Срок службы, лет |
30 |
