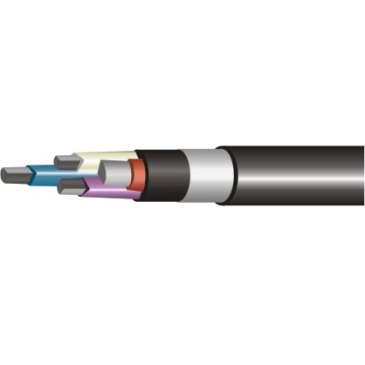

Кабель силовой АВБбШвнг-LS
Характеристики
Применение
Применение - передача и распределение электрической энергии в стационарных установках на напряжение 0,66; 1кВ (50 Гц).
Климатические условия эксплуатации: умеренный, холодный и тропический климат.
Укладка производится:
- на открытом воздухе, в земле, в сооружениях для прокладки кабеля, производственных помещениях, сооружениях метрополитена.
Кабель не распространяет горение при групповой прокладке и может использоваться во взрывоопасных и пожароопасных зонах при условии отсутствия в процессе эксплуатации растягивающих усилий.
Конструкция
Жила – алюминиевая (однопроволочная/многопроволочная);
Изоляция – поливинилхлоридный пластикат пониженной пожароопасности;
Изоляция (поясная) – поливинилхлоридный пластикат пониженной пожароопасности;
Защитный покров – типа БбШв (парные стальные оцинкованные ленты наложены по спирали с перекрытием);
Оболочка – выпресованный из поливинилхлоридного пластиката пониженной пожароопасности, защитный шланг .
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение ном., кВ | 0,66; 1 |
| T° среды, °С | от 50 до +50 |
| Влажность воздуха (относ.) (при T° до +35°С), % | 98 |
|
Допустимая рабочая T° жил (предел.), °С | 70 |
|
Допустимая температура нагрева жил (для режиме перегрузки, предел.), °С | 80 |
| T° нагрева жил при замыкании max., °С | 160 (4 сек.) |
| Температура прокладки без предварительного прогрева, min, °С | -15 |
| Допустимый радиус изгиба кабеля при прокладке, min.: |
7,5 D |
| T° нагрева жил (с условием невозгорания при замыкании) max., °С |
400 (до 4 сек.) |
| Срок службы, лет | 30 |
| Гарантийный срок эксплуатации кабеля, лет | 5 |
