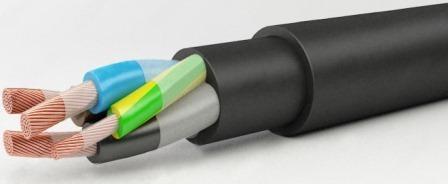

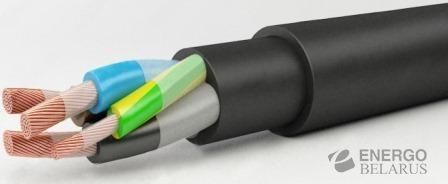

Кабель силовой гибкий с резиновой изоляцией КГ
Ассортимент
Показать еще ассортимент
Кабели предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 380 В частоты до 400 Гц или постоянное номинальное напряжение 660 В.
Вид климатического исполнения кабелей У, ХЛ, Т категорий размещения 1, 2, 3 по ГОСТ 15150. Кабели устойчивы к воздействию солнечного излучения. В тропическом исполнении стойки к поражению плесневыми грибами.
Срок службы – не менее 4 лет.
Элементы конструкции:
- 1. Токопроводящая жила скрученная из медных (КГ, КГ-ХЛ) или медных лужёных (КГ-Т) проволок (класс 5);
- 2. Слой из полиэтилентерефталатной пленки марки ПЭТ-Э;
- 3. Изоляция из резины типа РТИ-1 или РТИ-1-ХЛ на основе натурального и бутадиенового каучуков. Маркировка изолированных жил: • цифровая: 1, 2, 3, 4, 5, жила заземления — 0, • цветовая: голубой, черный, коричневый, жила заземления — зелёно-жёлтая;
- 4. Слой из полиэтилентерефталатной пленки марки ПЭТ-Э (поверх скрученных изолированных жил);
- 5. Оболочка из резины типа РШТ-2, РШТМ-2-ХЛ на основе изопренового и бутадиенового каучуков; изоляционно-защитная оболочка одножильных кабелей из резины типа РТИШМ, РТИШ-ХЛ на основе изопренового и бутадиенового каучуков.
Технические характеристики:
| Гарантийный срок эксплуатации [месяц] | 6 |
| Длительно допустимая температура на жиле, не более [°C] | 75 |
| Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] | 2.5 |
| Максимальная рабочая температура жилы [°С] | 75 |
| Номинальное переменное напряжение частоты 400 Гц, [кВ] | 0.38 |
| Номинальное постоянное напряжение [кВ] | 0.66 |
| Радиус изгиба кабелей [наружных диаметров] | 8 |
| Растягивающее усилие кабелей на 1 кв.мм. суммарного сечения всех жил, не более [Н] | 19.6 |
| Строительная длина, не менее [м] | 150 |
| Температура окружающей среды, верхний предел [°C] | +50 |
| Температура окружающей среды, нижний предел [°C] | -40 |
| Электрическое сопротивление изоляции основных жил при 20°С, не менее [МОм х км] | 50 |
