Кабель силовой ЦАСБл
Характеристики
Кабель ЦАСБл - силовой кабель с секторной мягкой алюминиевой жилой и бумажной пропитанной изоляцией.
Применение
Применение - передача и распределение электрической энергии в стационарных установках в электрических сетях на напряжение 10 кВ.
Климатические условия эксплуатации: умеренный и холодный климат.
Укладка производится:
- в земле при условии отсутствия в процессе эксплуатации растягивающих усилий:
- средняя коррозионая активность (при наличии / отсутствии блуждающих токов);
- высокая коррозионая активность (при отсутствии блуждающих токов);
Кабель прокладывается на наклонных или вертикальных участках (без ограничения разности уровней).

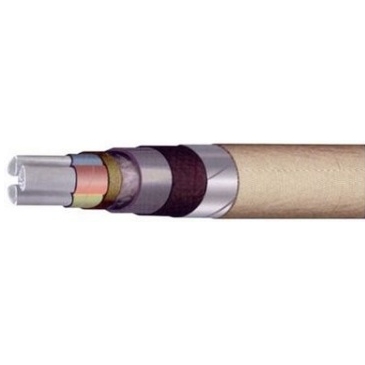

Конструкция
Жила — секторная мягкая алюминиевая проволока;
Изоляция — пропитанная вязким нестекающим составом бумага;
Изоляция (поясная) —пропитанная вязким составом бумага;
Экран — бумажная электропроводящая лента;
0болочка — выпрессованная, свинцовая;
Защитный покров — подушка (крепированная бумага, пластмассовые ленты), две стальные ленты, наружный покров(стеклопряжа).
Технические характеристики кабеля ЦАСБл
| Параметр | Значение |
|---|---|
|
Напряжение ном., кВ |
1; 10 |
|
T° среды, °С |
от 50 до +50 |
|
Влажность воздуха (относ.) (при T° до +35°С), % |
98 |
|
Допустимая рабочая T° жил (предел.), °С |
70 |
|
Допустимая температура нагрева жил (для режиме перегрузки, предел.), °С |
90 |
|
T° нагрева жил при замыкании max., °С |
200 |
|
Температура прокладки без предварительного прогрева, min, °С |
0 |
|
Допустимый радиус изгиба кабеля при прокладке, min.
|
25 D 15 D |
|
Срок службы, лет |
30 |
|
Гарантийный срок эксплуатации кабеля, лет |
4,5 |
