Кабель силовой ВБбШв-1,0

Расшифровка кабеля ВБбШв 1,0: В - Изоляция жил из поливинилхлоридного пластиката Б - Броня из двух стальных лент б - Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони Шв - Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката

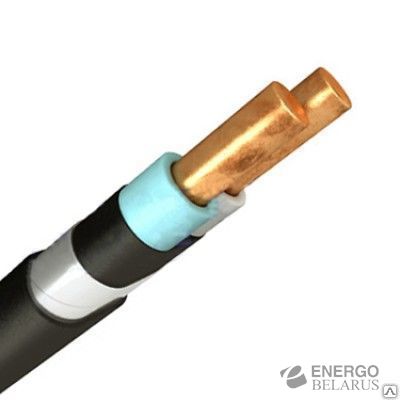

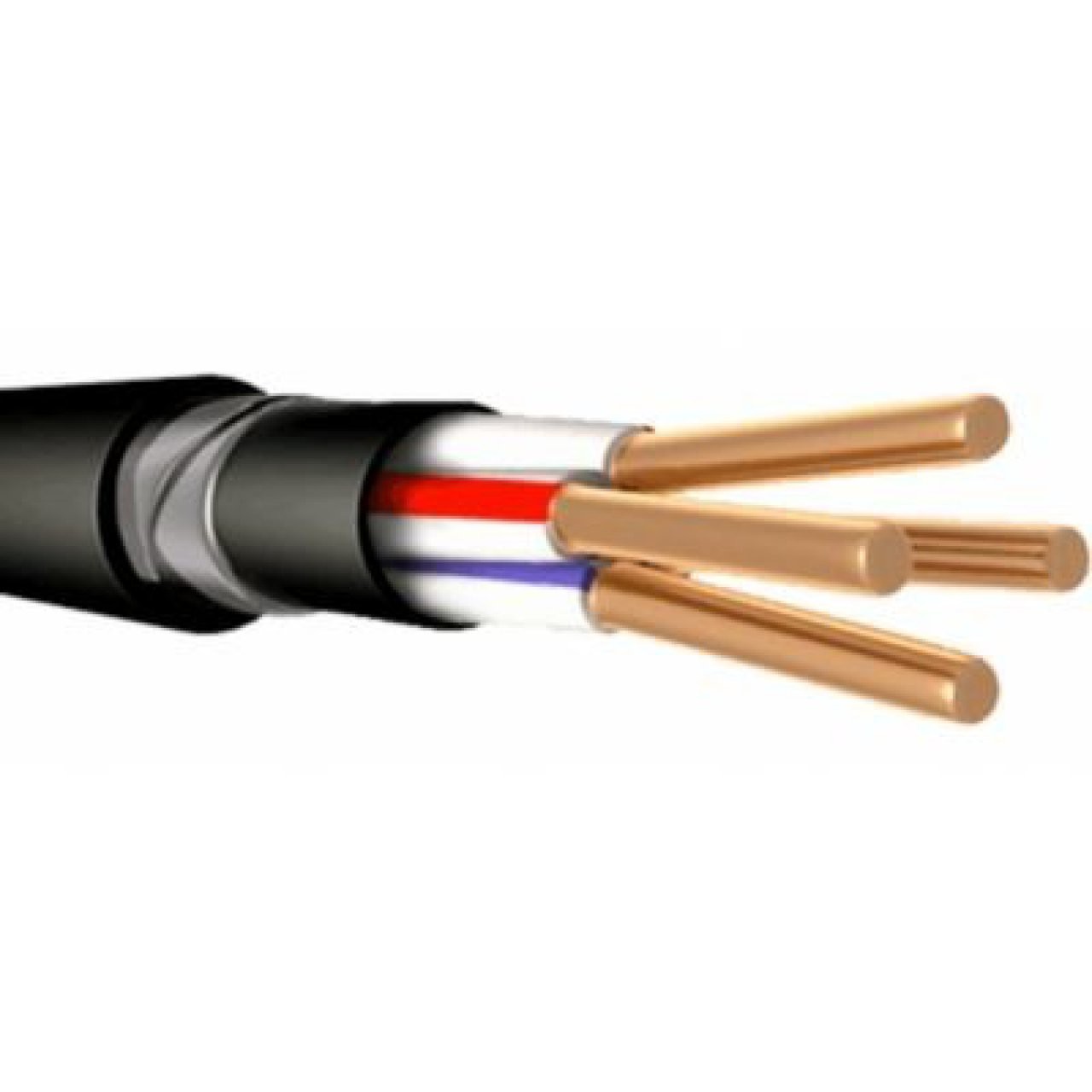

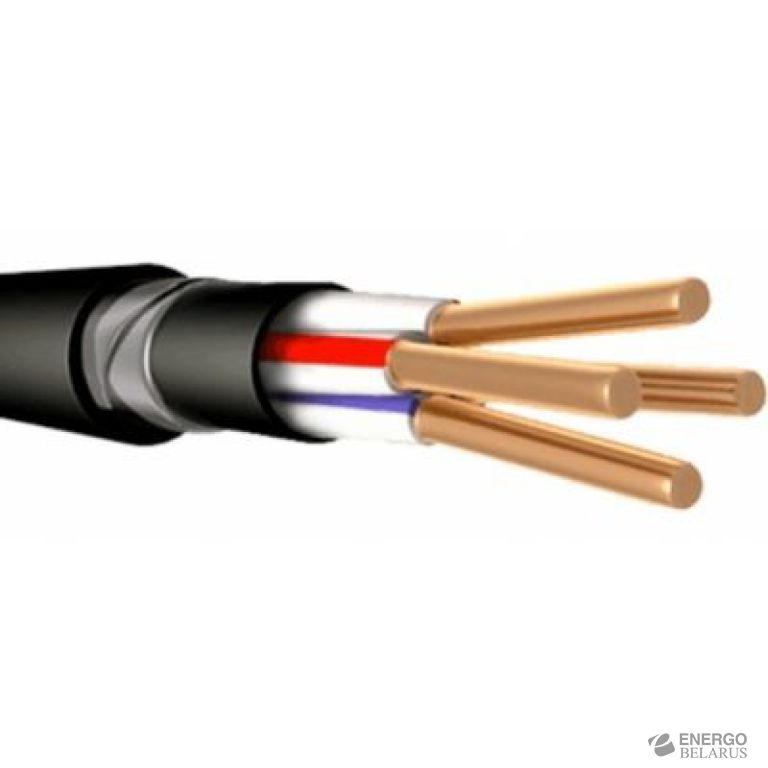

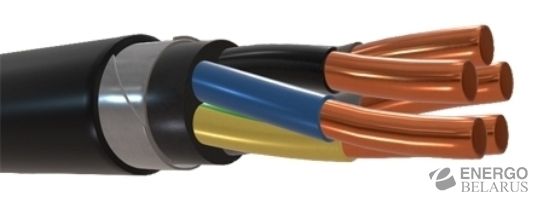

Элементы конструкции кабеля ВБбШв 1,0: 1. Медная токопроводящая жила: - однопроволочная (класс 1) сечением 16-50 кв.мм-"ож", - многопроволочная (класс 2) сечением 50-240 кв.мм; 2. Изоляция из ПВХ пластиката, маркировка жил: - цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, - цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3; 3.Поясная изоляция из ПВХ лент; 4. Экран из лент полупроводящей бумаги и медных лент (для кабеля ВБбШв-6); 5. Обмотка из ПВХ лент и лент нетканого полотна(для кабеля ВБбШв-6); 6. Броня из двух стальных или стальных оцинкованных лент; 7. Битум; 8. Обмотка из полиэтилентерефталатной плёнки; 9. Шланг из ПВХ пластиката.

Область применения кабеля ВБбШв 1,0: Силовой кабель предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения. Кабель изготавливается для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабель предназначен для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

Кабель применяется для прокладки:

• в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
• в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
• для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
• для прокладки в пожароопасных помещениях;
• для прокладки во взрывоопасных зонах класса B-I, B-Iа, B-Iб, B-Iг, В-II, В-IIа.

Кабель предназначен для наклонных и горизонтальных трасс. Кабель не распространяет горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабеля ВБбШв - 30 лет.
