Кабель силовой ВБбШвнг(А)-LS-0,66

Расшифровка кабеля ВБбШвнг(A)-LS 0,66: В - Изоляция жил из поливинилхлоридного пластиката Б - Броня из двух стальных лент б - Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони Швнг-LS - Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением

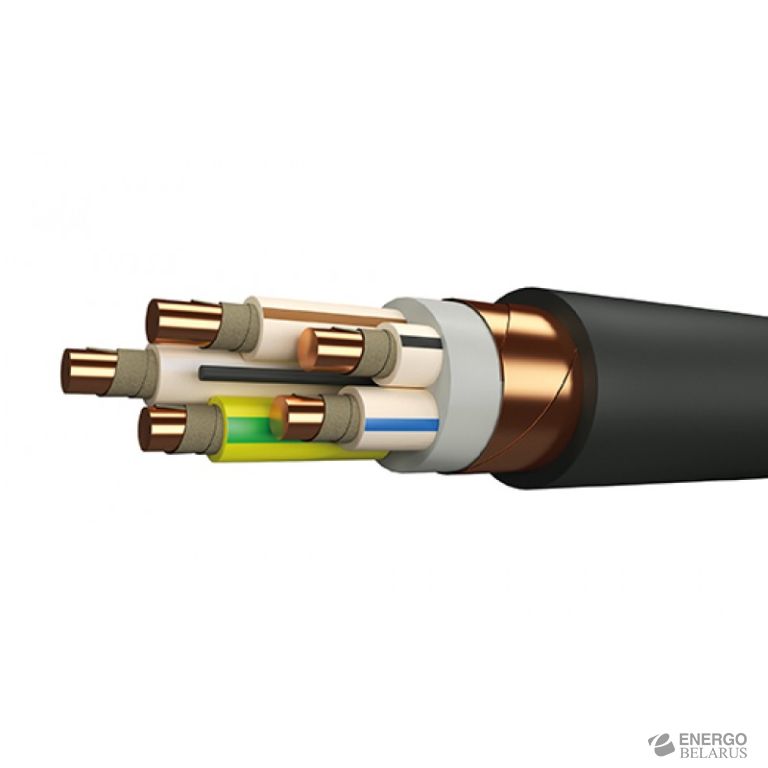

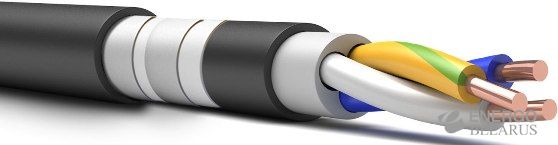

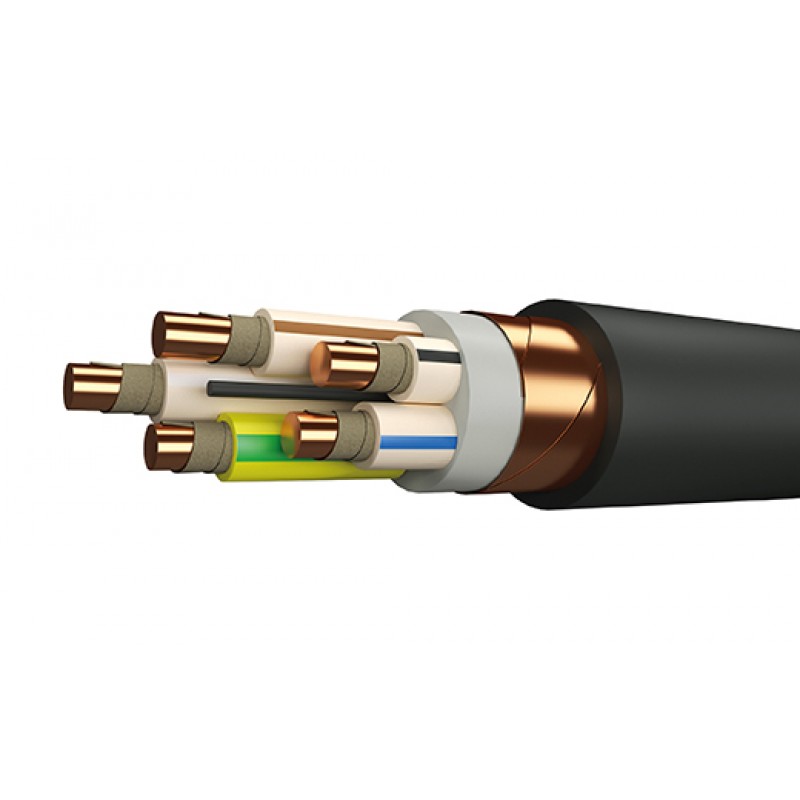

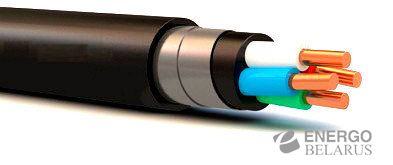

Элементы конструкции ВБбШвнг(A)-LS 0,66: 1. Токопроводящая жила - медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483. 2. Изоляция - из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы кабелей имеют отличительную расцветку. Номинальная толщина изоляции соответствует 3.4 мм. 3. Скрутка - изолированные жилы кабелей скручены. Кабели изготавливаются только трехжильными.Все жилы одинакового сечения. 4. Заполнение - накладывается по скрученным изолированным жилам из невулканизированной резиновой смеси пониженной пожароопасности, заполняя промежутки между жилами, или при наложении поясной изоляции с одновременным заполнением промежутков между жилами из ПВХ композиции пониженной пожароопасности. 5. Поясная изоляция - выпрессована из ПВХ композиции пониженной пожароопасности. 6. Электропроводящий экран - наложен обмоткой из ленты, изготовленной из электропроводящей прорезиненной ткани номинальной толщиной 0.3 мм, с перекрытием или из двух лент электропроводящей кабельной бумаги номинальной толщиной 0,12 мм с зазором. 7. Металлический экран - из двух медных лент или медной фольги 8. Разделительный слой - две ленты из полиэтилентерефталатной пленки, термоскрепленного полотна или другого равноценного матер иала с перекрытием. 9. Разделительный слой - выпрессован из ПВХ композиции пониженной пожароопасности толщиной не менее 1.0 мм.10. Защитный покров - типа БбШв: - броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты; - защитный шланг выпрессованный из ПВХ композиции пониженной пожароопасности.

Применение ВБбШвнг(A)-LS 0,66: Кабель, не распространяющие горение, с низким дымо- и газовыделением предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 6000 В частоты 50 Гц. Кабель изготавливается для общепромышленного применения в кабельных сооружениях и помещениях.

Кабель не распространяет горение при прокладке в пучках.

Технические характеристики ВБбШвнг(A)-LS 0,66: - Вид климатического исполнения кабелей УХЛ, категория размещения 5 по ГОСТ 15150-69 - Диапазон температур эксплуатации - от -50°С до +50°С - Относительная влажность воздуха при температуре до +35°С - до 98% - Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15°С - Минимальный радиус изгиба при прокладке - 7.5 наружных диаметров - Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С -Максимально допустимая темпратура нагрева жил при токах короткого замыкания + 1600 -Продолжительность короткого замыкания не должна превышать 4 с. - Допустимый нагрев жил кабелей в аварийном режиме не более + 800 - Продолжительность работы кабелей в аварийном режиме не должна быть более 8 часовв сутки, но не более 1000 часов за срок службы - Кабели не распространяют горение при испытаниях в пучках по ГОСТ МЭК 332-3-96, категория А - Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 40% - Строительная длина кабелей для сечений основных жил: 16 - 70 мм2 - 450 м 95 - 120 мм2 - 400 м 150 мм2 и выше - 350 м - Гарантийный срок эксплуатации - 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изг-ния) - Срок службы ВБбШвнг(A)-LS 0,66 - 30 лет.
