Кабели 10 кВ АПвПуг 1х240/25-10 силовые с изоляцией из СПЭ на напряжение

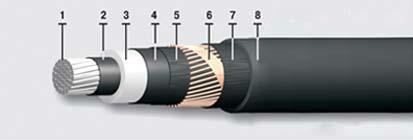

Элементы конструкции:

1.     Круглая многопроволочная уплотненная токопроводящая жила из алюминия, сечение – 50–1000 кв. мм;

2.     Экран по жиле из экструдируемого электропроводящего сшитого полиэтилена;

3.     Изоляция из сшитого полиэтилена (Пв);

4.     Экран по изоляции из экструдируемого электропроводящего сшитого полиэтилена;

5.     Разделительный слой из электропроводящей водоблокирующей ленты;

6.     Экран из медных проволок, скрепленных медной лентой:  - сечением не менее 16 кв. мм для кабелей с сечением жилы 35–120 кв. мм,  - сечением не менее 25 кв. мм для кабелей с сечением жилы 150–300 кв. мм,  - сечением не менее 35 кв. мм для кабелей с сечением жилы выше 300 кв. мм, Примечание: cечение экрана выбирается в зависимости от токов короткого замыкания, которые необходимо рассчитать согласно условиям прокладки кабельной линии. Возможно изготовление кабеля с увеличенным сечением экрана.

7.     Разделительный слой из двух лент крепированной бумаги или прорезиненной ткани;

8.     Оболочка из полиэтилена, увеличенной толщины (Пу).

Область применения:

Кабели применяются для стационарной прокладки в кабельных сооружениях и производственных помещениях.

Герметизированы от проникновения влаги, что позволяет эксплуатировать эти кабели в грунтах с повышенной влажностью и сырых, частично затапливаемых сооружениях, а также по согласованию с предприятием-изготовителем в судоходных и несудоходных водоемах – при соблюдении мер, исключающих механическое повреждение кабеля.

Технические характеристики
