Кабели ААБл-10 3х150 силовые с пропитанной бумажной изоляцией
Характеристики

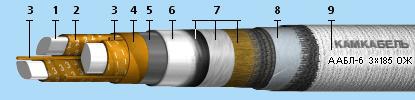

Элементы конструкции
- Алюминиевая токопроводящая жила: • однопроволочная (класс 1) сечением 25-240 кв. мм., • многопроволочная (класс 1 или 2) сечением 70-800 кв. мм.;
- Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом; маркировка жил: • цифровая: 1, 2, 3, 4, • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
- Заполнение из бумажных жгутов;
- Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
- Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
- Алюминиевая оболочка;
- Подушка из битума, пленки ПВХ и крепированной бумаги;
- Броня из стальных лент;
- Наружный покров из стеклянной или кабельной пряжи и покрытие предохраняющее кабель от слипания.
Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц. Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Кабели с нестекающим изоляционным пропиточным составом (ЦААБл) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.
Срок службы кабелей - не менее 30 лет.
| Сечение жил, кв. мм | Строительная длина, м |
| до 70 | 300-450 |
| 95 и 120 | 250-400 |
| 150 и более | 200-350 |
Технические характеристики
| Влажность воздуха при 35° C [%] | 98 |
| Гарантийный срок эксплуатации [месяц] | 54 |
| Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] | 17 |
| Максимальная рабочая температура жилы при перегрузке [°С] | 90 |
| Максимальная рабочая температура жилы [°С] | 65 |
| Монтаж при температуре, не ниже [°C] | 0 |
| Номинальное переменное напряжение частотой 50 Гц [кВ] | 6 |
| Номинальное постоянное напряжение [кВ] | 15 |
| Радиус изгиба кабелей [наружных диаметров] | 25 |
| Разность уровней, не более [м] | 20 |
| Температура окружающей среды, верхний предел [°C] | +50 |
| Температура окружающей среды, нижний предел [°C] | -50 |
| Электрическое сопротивление изоляции, не менее [МОм*км] | 200 |
| Количество и сечение жил, шт х кв.мм | Масса кабеля кг/км | Наружный диаметр мм |
| 3х50 ож | 2127 | 37,4 |
| 3х70 ож | 2486 | 40,1 |
| 3х70 | 2603 | 41,5 |
| 3х95 ож | 2883 | 43 |
| 3х95 | 3057 | 44,8 |
| 3х120 ож | 3257 | 45,5 |
| 3х120 | 3456 | 47,5 |
| 3х150 ож | 3634 | 47,8 |
| 3х150 | 3896 | 50,2 |
| 3х185 ож | 4137 | 50,8 |
| 3х185 | 4470 | 53,5 |
| 3х240 ож | 4981 | 55,2 |
| 3х240 | 5339 | 58,2 |
