Кабели ААШв-10 3х185 силовые с пропитанной бумажной изоляцией
Характеристики

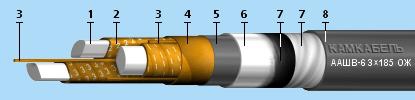

Элементы конструкции
- Алюминиевая токопроводящая жила: • однопроволочная (класс 1) сечением 25-240 кв. мм., • многопроволочная (класс 1 и 2) сечением 50-800 кв. мм.;
- Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом маркировка жил: • цифровая: 1, 2, 3, 4, • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
- Заполнение из бумажных жгутов;
- Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
- Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
- Алюминиевая оболочка;
- Подслой из битума и пленки ПЭТ;
- Наружный покров из ПВХ пластиката.
Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с наличием или отсутствием блуждающих токов, с высокой коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Кабели предназначены для эксплуатации на открытом воздухе, в сухих помещениях, в сырых, частично затапливаемых помещениях со слабой, средней и высокой коррозионной активностью, а также каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, на технологических эстакадах, на специальных кабельных эстакадах и по мостам, при отсутствии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в пожароопасных помещениях и взрывоопасных зонах класса В-Iб, В-Iг, В-II, В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦААШв) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели могут использоваться в местах подверженных вибрации.
Срок службы кабелей - не менее 30 лет.
| до 70 | 300-450 |
| Сечение жил, кв. мм | Строительная длина, м |
| 95 и 120 | 250-400 |
| 150 и более | 200-350 |
Технические характеристики
| Влажность воздуха при 35° C [%] | 98 |
| Гарантийный срок эксплуатации [месяц] | 54 |
| Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] | 4 |
| Максимальная рабочая температура жилы при перегрузке [°С] | 105 |
| Максимальная рабочая температура жилы [°С] | 80 |
| Монтаж при температуре, не ниже [°C] | 0 |
| Номинальное переменное напряжение частотой 50 Гц [кВ] | 1 |
| Номинальное постоянное напряжение [кВ] | 2.5 |
| Радиус изгиба кабелей [наружных диаметров] | 25 |
| Разность уровней, не более [м] | 25 |
| Температура окружающей среды, верхний предел [°C] | +50 |
| Температура окружающей среды, нижний предел [°C] | -50 |
| Электрическое сопротивление изоляции, не менее [МОм*км] | 100 |
| Количество и сечение жил, шт х кв.мм | Масса кабеля кг/км | Наружный диаметр мм |
| 3х25 ож | 1413 | 34,2 |
| 3х35 ож | 1447 | 33 |
| 3х50 ож | 1639 | 34,9 |
| 3х70 ож | 1992 | 38 |
| 3х70 | 2105 | 39,5 |
| 3х95 ож | 2308 | 41 |
| 3х95 | 2434 | 42,7 |
| 3х120 ож | 2633 | 43,4 |
| 3х120 | 2800 | 45,4 |
| 3х150 ож | 3012 | 46,2 |
| 3х150 | 3253 | 48,6 |
| 3х185 ож | 3495 | 49,2 |
| 3х185 | 3806 | 52 |
| 3х240 ож | 4243 | 53,5 |
| 3х240 | 4603 | 56,9 |
