Кабели АПвВнг(В)-LS 1х400/50-10 силовые с изоляцией из СПЭ на напряжение 15 кВ

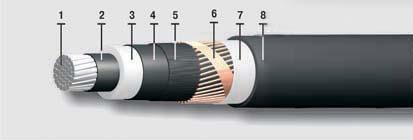

Элементы конструкции:

1.     Круглая многопроволочная уплотненная токопроводящая жила из алюминия: сечение – 50–1000 кв. мм;

2.     Экран по жиле из экструдируемого электропроводящего сшитого полиэтилена;

3.     Изоляция из сшитого полиэтилена (Пв);

4.     Экран по изоляции из экструдируемого электропроводящего сшитого полиэтилена;

5.     Разделительный слой из электропроводящей ленты;

6.     Экран из медных проволок, скрепленных медной лентой:
 - сечением не менее 16 кв. мм для кабелей с сечением жилы 35–120 кв. мм,
 - сечением не менее 25 кв. мм для кабелей с сечением жилы 150–240 кв. мм,
 - сечением не менее 35 кв. мм для кабелей с сечением жилы выше 300 кв. мм.
Примечание: Сечение экрана выбирается в зависимости от токов короткого замыкания, которые необходимо рассчитать согласно условиям прокладки кабельной линии. Возможно изготовление кабеля с увеличенным сечением экрана.

7.     Разделительный слой из стеклоленты;

8.     Оболочка из негорючего ПВХ-пластиката.

Область применения:

Для групповой прокладки в кабельных сооружениях и производственных помещениях при условии отсутствия опасности механических повреждений.

Допускается прокладка в сухих грунтах.

Кабели марки ПвВнг-LS могут быть использованы для прокладки во взрывоопасных зонах классов В-I, В-Iа.

Кабели марки АПвВнг-LS – во взрывоопасных зонах классов В-Iб, В-Iг, В-II, В-IIа.

*(В) – предел распространения горения ПРГП 2.

Технические характеристики
