Кабели АВВГ 3х6 силовые с ПВХ изоляцией
Характеристики
Расшифровка кабеля АВВГ: А - алюминиевая жила, В – изоляция из поливинилхлоридного пластиката, В – оболочка из поливинилхлоридного пластиката, Г - небронированный.

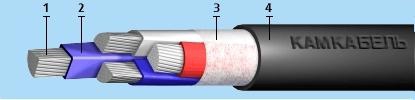

Элементы конструкции кабеля силового АВВГ:
1. Одножильная или многожильная алюминиевая жила 1-го или 2-го класса
2. Маркировка, изоляция из ПВХ. Маркировка может быть как цифровая, так и цветом.
3. Обмотка из нетканого полотна
4. ПВХ – оболочка кабеля
Область применения АВВГ – кабелей:
Среди прочего АВВГ применяются при переменном напряжении до 1 кВ и частоте 50 Гц в стационарных установках. АВВГ применяются в районах с разного типа климатом. Возможно использование данного типа кабеля не только на суше, но и под водой и на высоте.
Возможна прокладка:
· В подвесном варианте
· В сырых помещениях – тоннелях, шахтах, коллекторах или частично затапливаемых помещениях
· На специальных эстакадах, в блоках и по мостам.
· На вертикальных, горизонтальных и наклонных трассах, кабели АВВГ не распространяют горение и устойчивы к воздействию плесневых грибов.
При прокладке АВВГ нужно учитывать, что максимальный радиус изгиба не должен превышать 10 диаметров для одножильного кабеля и 7,5 диаметров для многожильного кабеля. Температура нагрева не должна превышать 70 градусов. В течении 4-10 минут АВВГ может выдерживать перегрев до 160 градусов. Наш АВВГ кабель исключительно качественный товар и при соблюдении условий эксплуатации – срок службы АВВГ кабеля превышает 30 лет.
|
Строительная длина, не менее [м] |
|
|
сечение основных жил 2,5-16 кв.мм. |
450 |
|
сечение основных жил 25-70 кв.мм. |
300 |
|
сечение основных жил 95 кв.мм. и выше |
200 |
Технические характеристики
|
Влажность воздуха при 35° C [%] |
98 |
|
Гарантийный срок эксплуатации [месяц] |
60 |
|
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] |
3.5 |
|
Максимальная рабочая температура жилы [°С] |
70 |
|
Максимальное переменное напряжение частоты 50 Гц [кВ] |
1.2 |
|
Монтаж при температуре, не ниже [°C] |
-15 |
|
Номинальное переменное напряжение частотой 50 Гц [кВ] |
1.0 |
|
Радиус изгиба многожильных кабелей, не менее [наружных диаметров] |
7.5 |
|
Радиус изгиба одножильных кабелей, не менее [наружных диаметров] |
10 |
|
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] |
0.005 |
|
Температура окружающей среды, верхний предел [°C] |
+50 |
|
Температура окружающей среды, нижний предел [°C] |
-50 |
|
Температура токопроводящих жил при коротком замыкании [°С] |
160 |
|
Количество и сечение жил, шт х кв.мм |
Масса кабеля, кг/км |
Наружный диаметр, мм |
|
1x300 |
1290 |
29,0 |
|
2x2,5 ож |
85 |
9,8 |
|
2x4,0 ож |
116 |
11,5 |
|
2x6,0 ож |
136 |
12,5 |
|
2x10 ож |
173 |
14,0 |
|
2x16 ож |
262 |
15,8 |
|
2x25 ож |
391 |
19,4 |
|
2x35 ож |
489 |
21,3 |
|
2x50 ож |
652 |
24,7 |
|
2x70 |
741 |
24,4 |
|
2x95 |
943 |
27,1 |
|
2x120 |
1122 |
29,3 |
|
2x150 |
1352 |
31,9 |
|
2x185 |
1646 |
35,1 |
|
2x240 |
2073 |
39,2 |
|
3x2,5 ож |
104 |
10,3 |
|
3x4,0 ож |
145 |
12,2 |
|
3x6,0 ож |
172 |
13,2 |
|
4x2,5 ож |
126 |
11,1 |
|
4x4,0 ож |
177 |
13,3 |
|
4x6,0 ож |
212 |
14,4 |
|
4x10 ож |
279 |
16,3 |
|
4x16 ож |
392 |
19,5 |
|
4x25 ож |
566 |
23,2 |
|
4x35 ож |
727 |
26 |
|
4x50 ож |
931 |
26,4 |
|
4x70 ож |
1214 |
29,5 |
|
4x70 |
1278 |
31,1 |
|
4x95 ож |
1575 |
33 |
|
4x95 |
1698 |
35,4 |
|
4x120 ож |
1929 |
36,2 |
|
4x120 |
2023 |
38,3 |
|
4x150 ож |
2289 |
39,2 |
|
4x150 |
2452 |
41,8 |
|
4x185 ож |
2790 |
42,9 |
|
4x185 |
3024 |
46,3 |
|
4x240 ож |
3647 |
49 |
|
4x240 |
3868 |
52 |
|
5x2,5 ож |
148 |
12,1 |
|
5x4,0 ож |
210 |
14,5 |
|
5x6,0 ож |
253 |
15,8 |
|
5x10 ож |
335 |
17,9 |
|
5x16 ож |
493 |
20,7 |
|
5x25 ож |
741 |
25,3 |
|
5x35 ож |
922 |
28,0 |
|
5x50 ож |
1256 |
32,0 |
|
5х50 |
1460 |
36,6 |
|
5х50 |
1400 |
34,7 |
|
5х70 |
1679 |
35,6 |
|
5х95 |
2155 |
40,0 |
|
5х120 |
2582 |
42,9 |
|
5х150 |
3165 |
47,8 |
|
5х185 |
3820 |
52,0 |
