Кабели ПвВнг(А)-LS, 35 кВ (трехжильный)
Характеристики

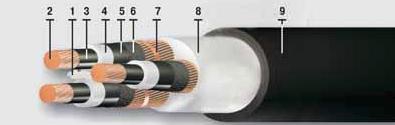

Элементы конструкции:
- Центральное заполнение из ПВХ-жгута пониженной пожарной опасности или медная проволока в центре сердечника кабелей с секторными жилами;
- Круглая или секторная многопроволочная уплотненная токопроводящая жила из меди, сечение: круглая жила – 50–240 кв. мм, секторная жила – 120–240 кв. мм;
- Экран по жиле из экструдируемого электропроводящего сшитого полиэтилена;
- Изоляция из сшитого полиэтилена (Пв);
- Экран по изоляции из экструдируемого электропроводящего сшитого полиэтилена;
- Разделительный слой из электропроводящей ленты;
- Экран из медных проволок, скрепленных медной лентой (для кабелей с секторными жилами накладывается общий экран поверх трех изолированных жил): - сечением не менее 16 кв. мм для кабелей с сечением жилы 50–120 кв. мм, - сечением не менее 25 кв. мм для кабелей с сечением жилы 150–240 кв. мм, - сечением не менее 35 кв. мм для кабелей с сечением жилы выше 300 кв. мм. Примечание: сечение экрана выбирается в зависимости от токов короткого замыкания, которые необходимо рассчитать согласно условиям прокладки кабельной линии. Возможно изготовление кабеля с увеличенным сечением экрана.
- Межфазное заполнение из ПВХ-пластиката пониженной пожароопасности;
- Оболочка из ПВХ-пластиката пониженной пожароопасности.
Область применения:
Для групповой прокладки в кабельных сооружениях и производственных помещениях при условии отсутствия опасности механических повреждений.
Допускается прокладка в сухих грунтах.
Кабели марки ПвВнг-LS могут быть использованы для прокладки во взрывоопасных зонах классов В-I, В-Iа.
Кабели марки АПвВнг-LS – во взрывоопасных зонах классов В-Iб, В-Iг, В-II, В-IIа.
Технические характеристики
| Гарантийный срок эксплуатации [год] | 5 |
| Допустимый нагрев жил при работе в аварийном режиме [°С] | +130 |
| Максимальная температура жил при коротком замыкании, [°С] | +250 |
| Монтаж без предварительного подогрева при температуре не ниже, [°С] | -20 |
| Номинальное переменное напряжение частотой 50 Гц [кВ] | 35 |
| Рабочая температура жилы [°С] | +90 |
| Радиус изгиба кабелей [наружных диаметров] | 15(7,5) |
| Срок службы кабелей не менее, (год) | 30 |
| Эксплуатация при температуре окружающей среды, [°С] | -60/+50 |
