Кабели силовые для стационарной прокладки ВВГнг-LS, АВВГнг-LS
Характеристики
Описание
Кабели, не распространяющие горение, с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 6 кВ частоты 50 Гц. Кабели изготавливаются для общепромышленного применения в кабельных сооружениях и помещениях.
Кабели не распространяют горение при прокладке в пучках.
Коды окп
35 3373 41 – ВВГ нг-LS на 6 кВ
35 3773 61 – АВВГ нг-LS на 6 кВ
КОНСТРУКЦИЯ
- Токопроводящая жила – медная (ВВГнг-LS) или алюминиевая (АВГнг-LS) , однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
- Изоляция – из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы кабелей имеют отличительную расцветку. Номинальная толщина изоляции соответствует 3.4 мм.
- Скрутка – изолированные жилы кабелей скручены. Кабели изготавливаются только трехжильными
- Заполнение – накладывается по скрученным изолированным жилам из невулканизированной резиновой смеси пониженной пожароопасности, заполняя промежутки между жилами, или при наложении поясной изоляции с одновременным заполнением промежутков между жилами из ПВХ композиции пониженной пожароопасности.
- Поясная изоляция – выпрессована из ПВХ композиции пониженной пожароопасности.
- Электропроводящий экран – наложен обмоткой из ленты, изготовленной из электропроводящей прорезиненной ткани номинальной толщиной 0.3 мм, с перекрытием или из двух лент электропроводящей кабельной бумаги номинальной толщиной 0,12 мм с зазором.
- Металлический экран – из двух медных лент или медной фольги.
- Разделительный слой – две ленты из полиэтилентерефталатной пленки, термоскрепленного полотна или другого равноценного материала с перекрытием.
- Оболочка – из ПВХ композиции пониженной пожароопасности.
ХАРАКТЕРИСТИКИ
Вид климатического исполнения кабелей В, категория размещения 5 по ГОСТ 15150-69
Диапазон температур эксплуатации.................................................................... от -50°С до +50°С
Относительная влажность воздуха при температуре до +35°С............................................... до 98%
Прокладка и монтаж кабелей без предварительного подогрева производится
при температуре не ниже.....................................................................................................-15°С
Минимальный радиус изгиба при прокладке.............................................. 7.5 наружных диаметров
Длительно допустимая температура нагрева жил кабелей при эксплуатации........................... +70°С
Максимально допустимая температура нагрева жил при токах короткого замыкания...............+160°С
Продолжительность короткого замыкания не должна превышать................................................ 4 с
Допустимый нагрев жил кабелей в аварийном режиме не более............................................. +80°С
Продолжительность работы кабелей в аварийном режиме не должна быть более 8 часов в сутки, но
не более 1000 часов за срок службы
Кабели не распространяют горение при испытаниях в пучках
Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в
испытательной камере более чем на 40%

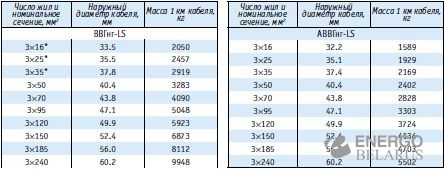

Строительная длина кабелей для сечений основных жил:
16÷70 мм2.....................................................................................................................450 м
95÷120 мм2.................................................................................................................. 400 м
150 мм2 и выше.............................................................................................................350 м
Срок службы......................................................................................................................30 лет
Гарантийный срок эксплуатации...................................5 лет (с даты ввода кабелей в эксплуатацию,
но не позднее 6 месяцев с даты изготовления)
