Кабели ВВГ 2х4 силовые с ПВХ изоляцией
Характеристики
Расшифровка кабеля ВВГ: В (первая) - ПВХ изоляция, В (вторая) - ПВХ оболочка, Г - без защитного покрова.

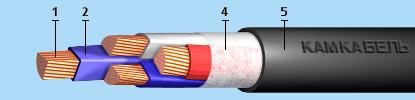

Кабель медный силовой ВВГ состоит из:
1. Медной токопроводящей жилы в количестве от 1 до 5 штук
2. Жила покрыта изоляцией из ПВХ пластиката, возможна цифровая или цветовая маркировка жил
3. Может быть обмотка из нетканого полотна, однако часто встречаются кабели ВВГ без обмотки
4. ПВХ-оболочка кабеля
Назначение кабеля ВВГ.
Кабель силовой ВВГ создан для распределения и передачи энергии от источника до потребителя. Кабель ВВГ прокладывается в сухих производственных помещениях, на открытом воздухе, на эстакадах и в кабельных каналах, иногда кабель ВВГ прокладывается в земле. Данный тип кабеля не боится влажности до 98% и легко может работать при температурах 35-45 градусов. Устойчив к воздействию плесени. Кабель может работать в аварийном режиме до 8 часов в сутки. Кроме всего прочего ВВГ не распространяет горение при одиночной прокладке. В условиях благоприятной среды эксплуатации кабель ВВГ может использоваться до 30 лет.
Защита кабеля от повреждений
Для обеспечения высокой степени защиты ВВГ кабеля используют ПВХ трубы. Прочные и легкие, трубы несколько снижают гибкость, однако значительно увеличивают защиту от вредных воздействий. Благодаря защите из пластиковых труб, кабель ВВГ может применяться в неблагоприятных условиях и исправно передавать электричество долгие годы. Чтобы заказать кабель нужной длины, предварительно звоните по телефонам на сайте или приезжайте в наш магазин!
|
Строительная длина, не менее [м] |
|
|
сечение основных жил 1,5-16 кв.мм. |
450 |
|
сечение основных жил 25-70 кв.мм. |
300 |
|
сечение основных жил 95 кв.мм. и выше |
200 |
Технические характеристики
|
Влажность воздуха при 35° C [%] |
98 |
|
Гарантийный срок эксплуатации [месяц] |
60 |
|
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] |
3.5 |
|
Максимальная рабочая температура жилы [°С] |
70 |
|
Максимальное переменное напряжение частоты 50 Гц [кВ] |
1.2 |
|
Монтаж при температуре, не ниже [°C] |
-15 |
|
Номинальное переменное напряжение частотой 50 Гц [кВ] |
1.0 |
|
Радиус изгиба многожильных кабелей, не менее [наружных диаметров] |
7.5 |
|
Радиус изгиба одножильных кабелей, не менее [наружных диаметров] |
10 |
|
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] |
0.005 |
|
Температура окружающей среды, верхний предел [°C] |
+50 |
|
Температура окружающей среды, нижний предел [°C] |
-50 |
|
Температура токопроводящих жил при коротком замыкании [°С] |
160 |
|
Количество и сечение жил, шт х кв.мм |
Масса кабеля, кг/км |
Наружный диаметр, мм |
|
1x1,5 ож |
42 |
5,4 |
|
1x2,5 ож |
53 |
5,8 |
|
1x4,0 ож |
76 |
6,6 |
|
1x6,0 ож |
97 |
7,1 |
|
1x10 ож |
140 |
7,9 |
|
1x16 ож |
211 |
9,4 |
|
1x25 ож |
312 |
11 |
|
1x35 ож |
407 |
12 |
|
1x50 ож |
537 |
13,4 |
|
1x50 |
595 |
14,3 |
|
1x70 |
796 |
15,9 |
|
1x95 |
1051 |
17,8 |
|
1x120 |
1313 |
19,8 |
|
1x150 |
1613 |
21,4 |
|
1x185 |
1985 |
23,8 |
|
1x240 |
2540 |
26,5 |
|
1x300 |
3169 |
29,0 |
|
1x400 |
4152 |
32,4 |
|
1x500 |
5174 |
36,2 |
|
1x625 |
6407 |
39,4 |
|
2x1,5 ож |
89 |
9 |
|
2x2,5 ож |
113 |
9,7 |
|
2x4,0 ож |
161 |
11,4 |
|
2x6,0 ож |
206 |
12,4 |
|
2x10 ож |
294 |
14 |
|
2x16 ож |
456 |
16,5 |
|
2x25 ож |
695 |
20 |
|
2x35 ож |
912 |
21,9 |
|
2x50 ож |
1225 |
25,3 |
|
2x50 |
1346 |
27 |
|
2x70 |
1624 |
24,4 |
|
2x95 |
2141 |
27,1 |
|
2x120 |
2635 |
29,3 |
|
2x150 |
3244 |
31,9 |
|
2x185 |
3979 |
35,1 |
|
2x240 |
5100 |
39,2 |
|
3x1,5 ож |
113 |
9,4 |
|
3x2,5 ож |
147 |
10,2 |
|
3x4,0 ож |
213 |
12,1 |
|
3x6,0 ож |
279 |
13,1 |
|
3x10 ож |
404 |
14,9 |
|
3x16 ож |
591 |
17,4 |
|
3x25 ож |
906 |
21,2 |
|
3x35 ож |
1191 |
23,3 |
|
3x35 ож |
1186 |
20,6 |
|
3x50 ож |
1601 |
26,8 |
|
3x50 ож |
1576 |
23,4 |
|
3x50 |
1645 |
25,1 |
|
3x70 |
2244 |
28 |
|
3x95 |
3017 |
31,6 |
|
3x120 |
3762 |
34,6 |
|
3x150 |
4580 |
37,7 |
|
3x185 |
5657 |
41,3 |
|
3x240 |
7398 |
46,9 |
|
3x2,5+1x1,5 |
173 |
11,1 |
|
3x4,0+1x2,5 ож |
254 |
13,2 |
|
3x6,0+1x4,0 ож |
336 |
14,4 |
|
3x10+1x6,0 ож |
481 |
16,3 |
|
3x16+1x10 ож |
725 |
19,5 |
|
3x25+1х16 ож |
1084 |
23,2 |
|
3x35+1х16 ож |
1403 |
25,1 |
|
3x50+1х25 ож |
1886 |
28,5 |
|
3x50+1х25 ож |
1873 |
26,4 |
|
3x50+1х25 |
1921 |
27,6 |
|
3x70+1x35 |
2613 |
30,8 |
|
3x95+1x50 |
3557 |
35,3 |
|
3x120+1x70 |
4521 |
39 |
|
3x150+1x70 |
5342 |
42,1 |
|
3x185+1x95 |
6711 |
46,8 |
|
3x240+1x120 |
8666 |
52,8 |
|
4x1,5 ож |
139 |
10,2 |
|
4x2,5 ож |
183 |
11,1 |
|
4x4,0 ож |
269 |
13,2 |
|
4x6,0 ож |
355 |
14,4 |
|
4x10 ож |
519 |
16,3 |
|
4x16 ож |
781 |
19,5 |
|
4x25 ож |
1176 |
23,2 |
|
4x35 ож |
1574 |
26 |
|
4x50 ож |
2088 |
29,6 |
|
4x50 ож |
2086 |
26,6 |
|
4x50 |
2149 |
27,9 |
|
4x70 |
2941 |
31,1 |
|
4x95 |
4004 |
35,5 |
|
4x120 |
4946 |
38,4 |
|
4x185 |
7496 |
46 |
|
4x240 |
9765 |
51,9 |
|
5x1,5 ож |
165 |
11 |
|
5x2,5 ож |
218 |
12 |
|
5x4,0 ож |
324 |
14,4 |
|
5x6,0 ож |
430 |
15,7 |
|
5x10 ож |
636 |
17,9 |
|
5x16 ож |
978 |
20,8 |
|
5x25 ож |
1503 |
25,3 |
|
5x35 ож |
2001 |
28,0 |
|
5x35 |
2160 |
30,8 |
|
5x50 ож |
2660 |
32,0 |
|
5x50 |
2989 |
34,7 |
|
5x50 |
3072 |
36,6 |
|
5x70 |
3856 |
35,6 |
|
5x95 |
5108 |
40,0 |
|
5x120 |
6313 |
42,9 |
|
5x150 |
7852 |
47,8 |
|
5x185 |
9575 |
52,0 |
