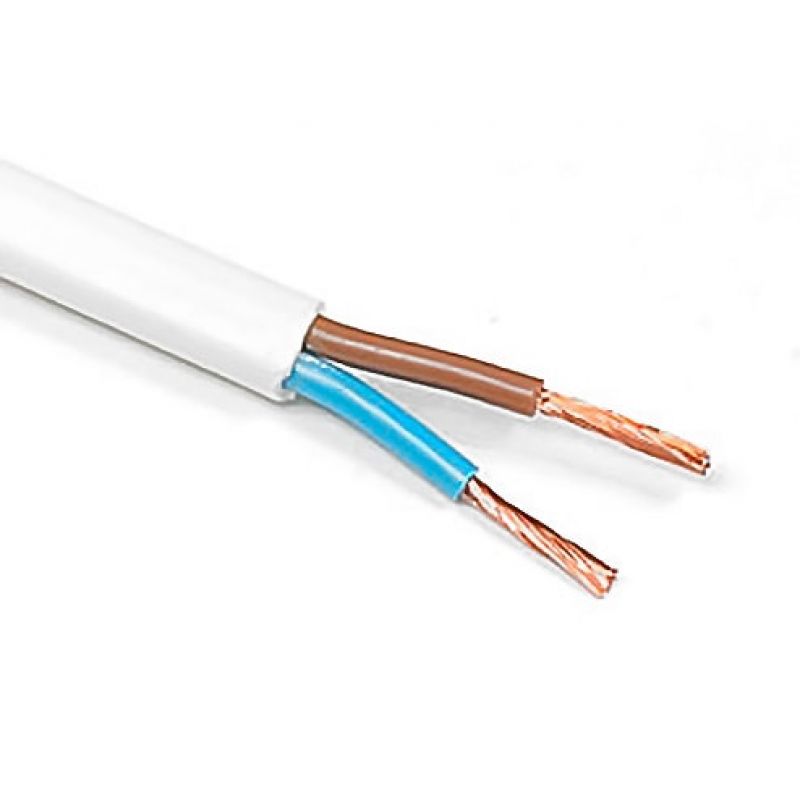

Шнур соединительный ШВП
Ассортимент
Расшифровка провода ШВП:
Ш - Шнур В - Изоляция из поливинилхлоридного пластиката П - Плоский, жилы расположены в одной плоскости параллельно друг другу
Элементы конструкции провода ШВП:
1. Токопроводящая жила – медная или медная луженая (по требованию потребителя, при заказе к марке добавляют букву "л"), круглой формы, многопроволочная класса 6 по ГОСТ 22483. 2. Изоляция – из ПВХ пластиката, накладывается на параллельно уложенные в одной плоскости жилы, с разделением между жилами. Толщина изоляции между жилами не менее 1.6 мм. Цвета изоляции шнуров указаны в приложении.
Область применения провода ШВП:
Шнуры предназначены для присоединения радиоэлектронной аппаратуры, бытовых осветительных приборов, электроприборов микроклимата, электромеханических бытовых приборов, электровентиляторов и других подобных приборов на напряжение до 380 В для систем 380/380 В, если шнур часто подвергается легким механическим деформациям.
Технические характеристики провода ШВП:
- Климатическое исполнение по ГОСТ 15150: У – категорий размещения 1, 2, 3 Т – категории размещения 4 УХЛ – категории размещения 4 - Диапазон температур эксплуатации шнуров исполнения У от –40 до +40°С - Диапазон температур эксплуатации остальных исполнений от –25 до +40°С - Максимальная температура токопроводящей жилы при эксплуатации: +70°С - Шнуры после выдержки в воде при температуре (20±5)°С в течение 1 ч должны выдержать испытание переменным напряжением 2000 В частоты 50 Гц в течение 15 мин. - Шнуры не распространяют горение при одиночной прокладке - Ресурс шнуров, выраженный в стойкости к знакопеременным деформациям изгиба при номинальном напряжении, составляет: не менее 30000 (60000) циклов (движений) - Номинальное растягивающее усилие и диаметр роликов соответствует указанным в Приложении. - Установленная безотказная наработка должна быть не менее 3000 ч - Строительная длина шнуров не менее 50 м - Гарантийный срок эксплуатации 2 года со дня ввода в эксплуатацию - Срок службы провода ШВП 2х0,5 - не менее 6 лет.
