Ñèëîâîé êàáåëü ìàðêè ÀÏâÂíã (À) íà íàïðÿæåíèå 6 è 10 êÂ

  • Îïò
  • Ïîä çàêàç Ïðîâåðåíî

Êîä òîâàðà: 545-910

Çàêàçàòü Çàêàçàòü çâîíîê

Õàðàêòåðèñòèêè



АПвВнг (А) – ХЛ  - кабель с алюминиевыми жилами, с изоляцией из сшитого полиэтилена, в оболочке из полимерной композиции.

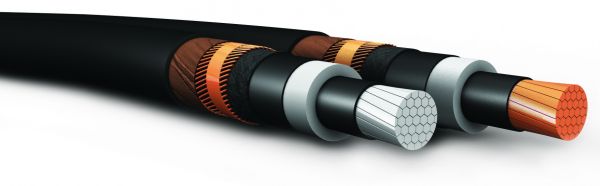

Конструкция

 1.Токопроводящая жила - медная или алюминиевая, уплотненная, круглой формы, соответствует классу 2 по ГОСТ 22483-77.

 2.Экран по жиле - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.

 3.Изоляция - из пероксидносшиваемого полиэтилена.

 4.Экран по изоляции - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции

 5.Комбинированный экран:

 - слой из ленты электропроводящей бумаги или электропроводящего нетканого полотна, или электропроводящей полимерной ленты

 - повив из медных проволок, поверх которых спирально наложена медная лента

Одножильные кабели: ПвВнг(А)-ХЛ, АПвВнг(А)-ХЛ

 6.Разделительный слой - из стеклоленты

 7.Внутренняя оболочка - из полимерных композиций.

 8.Термический барьер - из стеклолент .

 9.Наружная оболочка - из полимерных композиций

Трехжильные кабели не бронированные ПвВнг(А)- ХЛ, АПвВНГ(А) -ХЛ

 6.Скрутка - экранированные медными проволоками изолированные токопроводящие жилы скручены в сердечник вокруг центрального заполнения. Межфазное заполнение и центральное заполнение - из полимерных композиций.

 7.Наружная оболочка - из полимерных композиций.

Трехжильные кабели бронированные ПвБВнг(А)-ХЛ, АПвБВнг(А)-ХЛ

 6.Скрутка - экранированные медными проволоками изолированные токопроводящие жилы скручены в сердечник вокруг центрального заполнения. Межфазное заполнение и центральное заполнение - из полимерных композиций .

 7.Внутренняя оболочка - из полимерных композиций пониженной горючести.

 8.Броня (для кабелей марок АПвБВнг(А)-ХЛ, ПвБВнг(А)-ХЛ) - из стальных оцинкованных лент.

 9.Наружная оболочка - из полимерных композиций



Применение

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 6 и 10 кВ номинальной частотой 50Гц. Кабели предназначены для использования в условиях опасных производственных объектов нефтехимии, нефтепереработки, нефтегазового комплекса и других взрыво-пожароопасных производств, кроме подземных выработок.

Кабели по конструктивному исполнению и техническим характеристикам соответствуют международному стандарту МЭК 60502-2 .

Кабели марок ПвВнг (А) - ХЛ, АПвВнг (А) - ХЛ применяются для групповой прокладки кабельных линий в кабельных сооружениях и производственных помещениях, прокладки на эстакадах.

Кабели марок ПвБВнг(А)-ХЛ, АПвБВнг(А)-ХЛ применяются для групповой прокладки кабельных линий в кабельных сооружениях и производственных помещениях, прокладки на эстакадах, при наличии опасности механических повреждений при эксплуатации.

Кабели соответствуют категории А по нераспространению горения по ГОСТ Р МЭК 60332-3-22-2005.

Класс пожарной опасности кабелей по ГОСТ Р 53315-2009- П1б.8.2.5.4

Кабели марок ПвВнг(А)-ХЛ, ПвБВнг(А)-ХЛ применяются для прокладки во взрывоопасных зонах классов В-1,В - 1а;

Кабели марок АПвВнг(А)-ХЛ, АПвБВнг(А)-ХЛ применяются для прокладки во взрывоопасных зонах классов В-1б,В - 1г,В-II, В-IIа.



Технические характеристики

  • Вид климатического исполнения ХЛ, категория размещения 1 и 2 по ГОСТ 15150-69.
  • Кабели стойки к воздействию повышенной температуры окружающей среды....... до 40 0С
  • Кабели стойки к воздействию пониженной температуры окружающей среды.... до минус 60 0С
  • Кабели стойки к изменению температуры окружающей среды ......от минус 60°С и до 40°С
  • Относительная влажность воздуха при температуре до 35 °С ............до 98%
  • Прокладка кабелей производится без предварительного подогрева при температуре не ниже..... минус 15°С
  • Радиус изгиба при монтаже одножильных кабелей ......не менее 15 наружных диаметров кабеля, при монтаже кабелей с использованием специального шаблона допускается минимальный радиус изгиба кабеля .......... 7,5 наружных диаметров кабеля
  • Радиус изгиба при монтаже для трехжильных кабелей...... не менее 10 наружных диаметров кабеля
  • Число изгибов кабеля под углом 900 на трассах прокладки должно быть не более 8 на строительную длину кабеля
  • Кабели предназначены для прокладки на трассах без ограничения разностей уровней.
  • Кабели не распространяют горение при групповой прокладке.
  • Длительно допустимая температура нагрева жил кабелей ........ 90°С
  • Класс нагревостойкости изоляции - Y по ГОСТ 8865-93.
  • Предельно допустимая температура нагрева жил кабелей при коротком замыкании.... 250°С
  • Предельно допустимая температура медного экрана кабеля при коротком замыкании ... 350°С
  • Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля .... 400°С при протекании тока короткого замыкания до 4 с.
  • Допустимый нагрев жил кабеля в режиме перегрузки не более ....... 130°С
  • Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы.
  • Материалы конструкции кабелей при установленной температуре их хранения и эксплуатации не выделяют вредных продуктов в концентрациях, опасных для организма человека и загрязняющих окружающую среду.
  • Срок службы кабелей не менее 30 лет при соблюдении условий транспортирования, хранения, прокладки (монтажа) и эксплуатации.Фактический срок службы кабелей не ограничивается указанным сроком службы, а определятся техническим состоянием кабеля.
  • Гарантийный срок эксплуатации - 5 лет



Предлагаем также кабели на напряжение 6кВ марок
  • ПвП2г, ПвПу2г, АПвП2г, АПвПу2г, ПвПу, АПвПу,ПвП, АПвП, ПвВ, АПвВ
  • ПвВнг(А)-LS, АПвВнг(А)-LS, ПвВнг(В)-LS, АПвВнг(В)-LS
  • ПвБП, АПвБП, ПвБВнг(А)-LS, АПвБВнг(А)-LS, ПвБВнг(В)-LS, АПвБВнг(В)-LS
  • ПвБПг, АПвБПг, ПвБВ, АПвБВ, ПвПг, ПвПуг, АПвПг, АПвПуг
  • ПвПнг(А)-HF, ПвБПнг(А)-HF, ПвВнг(А)-LS, АПвВнг(А)-LS, ПвБВнг(А)-LS, АПвБВнг(А)-LS
На напряжение 10, 20 и 35кВ
  • ПвБВ, АПвБВ, ПвБП, АПвБП
  • ПвБВнг(А)-LS, АПвБВнг(А)-LS, ПвБВнг(В)-LS, АПвБВнг(В)-LS
  • ПвБПг, АПвБПг,ПвВ, АПвВ, ПвВнг(А)-LS, АПвВнг(А)-LS
  • ПвВнг(В)-LS, АПвВнг(В)-LS, ПвП, АПвП
  • ПвПг, ПвПуг, АПвПг, АПвПуг, ПвП2г, ПвПу2г, АПвП2г, АПвПу2г, ПвПу, АПвПу
  • ПвПнг(А)-HF, ПвБПнг(А)-HF, ПвВнг(А)-LS, АПвВнг(А)-LS, ПвБВнг(А)-LS, АПвБВнг(А)-LS
