Силовой кабель марки ПвП2г на напряжение 10, 20, 35 кВ

• Конструкция
• Применение
• Технические характеристики

Силовые кабели одножильные с медными или алюминиевыми жилами, с изоляцией из сшитого полиэтилена в полиэтиленовой оболочке, с продольной и поперечной герметизацией марок ПвП2г, ПвПу2г, АПвП2г, АПвПу2г на напряжение 10, 20, 35 кВ.

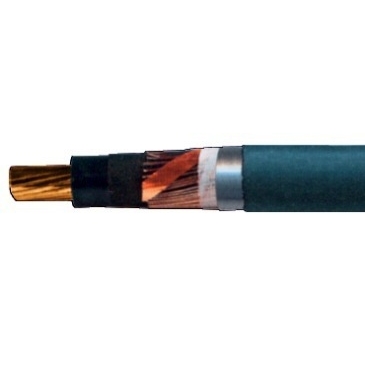

Конструкция

 1. Токопроводящая жила - круглая многопроволочная уплотненная из меди или алюминия, соответствующая классу 2 по ГОСТ 22483-77,

 2. Экран по жиле -наложен экструзией  из  электропроводящей пероксидосшиваемой полиэтиленовой  композиции .

 3. Изоляция- из пероксидносшиваемого полиэтилена,

 4. Экран по изоляции -  наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции,

 5. Комбинированный экран:

 5.1. слой, наложенный обмоткой, из электропроводящей водоблокирующей ленты,

 5.2. повив из медных проволок номинальным диаметром 0,7-2,0 мм, поверх которых спирально наложена медная лента.

 6. Разделительный слой - из электропроводящей водоблокирующей ленты, дополнительно ламинированная алюмополимерная лента

 7. Оболочка - из полиэтилена.

Применение

Кабели силовые с изоляцией из сшитого полиэтилена, предназначенные для передачи и распределения электрической энергии в стационарных установках, на переменное напряжение 10, 20,35 кВ частотой 50 Гц для сетей с изолированной или заземленной нейтралью.

Для прокладки в земле (в траншеях), а также в воде (для марок ПвПу2г и АПвПу2г),если кабель защищен от механических повреждений, для прокладки по трассам сложной конфигурации.  Кабели предназначены для проклаки на трассах без ограничений разности уровней.

Класспожарной опасности по классификации ГОСТ 53315-2009 02.8.2.3.4

Расчетный наружный диаметр и расчетная масса кабелей приведены в качестве справочного материала для кабелей с сечением экрана, указанным в таблице в скобках. Для сетей с изолированной нейтралью сечение экрана выбирается по термической устойчивости и может отличаться от указанных в таблице.

Допустимые токи односекудного короткого замыкания в медных экранах указаны в таблице в «Указаниях по прокладке и эксплуатации»

Возможно изготовление кабелей с увеличенным сечением медного экрана, значение которого оговаривается при заказе.

Технические характеристики

• Вид климатического исполнения  УХЛ, категории размещения 1 и 2 по ГОСТ 15150-69,
• Диапазон температур при эксплуатации от - 600 С до + 500 С,
• Относительная влажность воздуха при температуре до + 350С до 98%
• Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже 200С
• Минимальный радиус изгиба при прокладке 15 наружных диаметров (7,5 наружных диаметров с использованием специальных шаблонов)
• Номинальная частота 50 Гц
• Длительно допустимая температура нагрева жилы кабеля + 900С
• Предельно допустимая температура жилы кабеля при коротком замыкании + 2500С
• Предельно допустимая температура медного экрана кабеля при коротком замыкании + 3500С
• Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля + 4000С
• Допустимый нагрев жилы кабеля в режиме перегрузки – не более + 1300С
• Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы
• Срок службы кабеля не менее 30 лет
• Гарантийный срок эксплуатации 5 лет
• Строительная длина кабелей оговаривается при заказе.
