Кабель ТППэпЗ телефонный с сплошной полиэтиленовой изоляцией жил, с экраном из алюмополимерной ленты
Характеристики

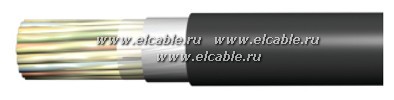

Конструкция
1.Токопроводящая жила - из медной мягкой круглой проволоки. 2. Изоляция: в кабелях марки ТППэпЗ - сплошная полиэтиленовая; 3. Скрученная пара. 4. Элементарные пяти- или десятипарные пучки. 5. Главные 50- или 100-парные пучки. 6. Скрученный сердечник. 7. Заполнение свободного пространства сердечника гидрофобным заполнителем. 8. Поясная изоляция - ленты полиэтилентерефталатные. 9. Заполнение поверх поясной изоляции - слой гидрофобного заполнителя. 10. Экран - алюмополимерная лента, под экраном проложена медная луженая контактная проволока. 11. Оболочка -из полиэтилена.
Применение
Кабели предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 или 145 В переменного тока частотой 50 Гц или напряжением до 315 и 200 В постоянного тока соответственно.
Для прокладки в телефонной канализации, в коллекторах, шахтах, по стенам зданий и подвески на воздушных линиях связи в условиях повышенной влажности. Кабели применяют в условиях, не характеризующихся повышенным внешнимэлектромагнитным влиянием. При прокладке, монтаже и эксплуатации кабелей не допускается попадание влаги или почвенных электролитов под оболочку кабеля через его концы. Подача внутрь сердечника или нанесение на наружную поверхность кабелей веществ, вредно воздействующих на его изоляцию и оболочку, не допускается.
Технические характеристики
Климатическое исполнение УХЛ категорий размещения 1, 2 по ГОСТ 15150-69, а также климатическое исполнение ТС. Диапазон температур эксплуатации …………………………………... от -50°С до 50°С. Относительная влажность воздуха при температуре до 35°С……………………… 98%. Прокладка и монтаж кабелей производится при температуре воздуха… от -10 до 50°С. Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм2 общего сечения токопроводящих жил. Допустимый радиус изгиба кабелей……….…. не менее 10 диаметров по пластмассовой оболочке. Строительная длина кабелей в зависимости от номинального числа пар: 5-20 ……………………………………………………………………………….. 500 м; 30-50 ……………………………………………………………………………… 400 м; 100-150 ………………………………………………………………………...... 300 м; 200-300 ………………………………………………………………………...... 250 м; 400-600 ……………………………………………………………………....….. 200 м; 700-1200 ……………………………………………………………………….... 120 м. Минимальный срок службы………………………………………………………. 25 лет.
Гарантийный срок эксплуатации кабелей…………………………………….. 3 года.
