Применение
Используется в качестве контрольного и соединительного кабеля управления в машиностроении, для постоянной прокладки и для гибкого присоединения в свободном движении и без напряжения при растяжении, и без принудительного управления движением. Применяется для прокладки в сухих, влажных и сырых помещениях, но не снаружи и не для прокладки в почве. Он может использоваться на открытом воздухе только с защитой против УФ-излучения.
Особенности
• Устойчив к воздействию кислот, щелочей и некоторым маслам (см. таблицу технических указаний).
• Отсутствие кремнийорганической резины (при производстве).
Примечание
• Соответствует директиве RoHS.
• Кабель соответствует директиве 2006/95/EGCE("Директива по низкому напряжению").
• Возможна поставка кабеля определенного цвета и размеров по запросу.

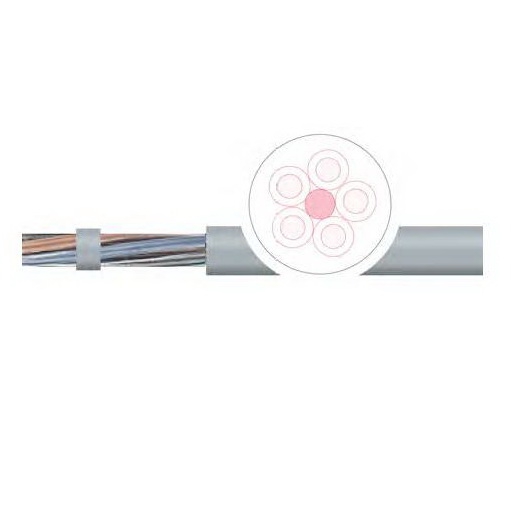

Конструкция и технические характеристики
Проводник |
Медный гибкий тонкопроволочный |
Структура |
Cогл. DINVDE0295 кл. 5, соотв. IEC 60228 кл.5. |
Изоляция |
ПВХ |
Маркировка жил |
До 5 жил цветная маркировка согл. DIN VDE 0293-308, более 6 жил согл. кода цветов стандарта TKD, без или с желто-зеленой жилой, см. таблицу технических указаний. |
Способ скрутки |
Послойный повив жил с оптимальными шагами скрутки. |
Внешняя оболочка |
ПВХ |
Цвет оболочки |
Серый цвет, RAL 7001 |
Номинальное напряжение |
до 16mm2 Uo/U300/500V; более 25mm2 Uo/U 0,6/1kV |
Испытательное напряжение |
4.000 V |
Сопротивление провода |
Согл. DINVDE0295 кл.5, соотв. IEC 60228 кл.5. |
Сопротивление изоляции |
Не менее 20 MΩ x км. |
Длительные допустимые токовые нагрузки |
Согл. DIN VDE, см. таблицу технических указаний. |
Наименьший радиус изгиба неподвижно |
4 x диаметр кабеля |
Наименьший радиус изгиба подвижно |
15 x диаметр кабеля |
Температура стационарно |
-30 °C / +80 °C |
Температура подвижно |
- 5 °C / +70 °C |
Макс. Температура на проводнике |
+70 ºC при работе; +150 ºC в случае короткого замыкания |
Свойства изоляции |
Самозатухающая и трудновоспламеняющаяся, согл. IEC 60332-1 |
Стандарт |
Согласно DIN VDE 0245, 0250 и 0281 |
