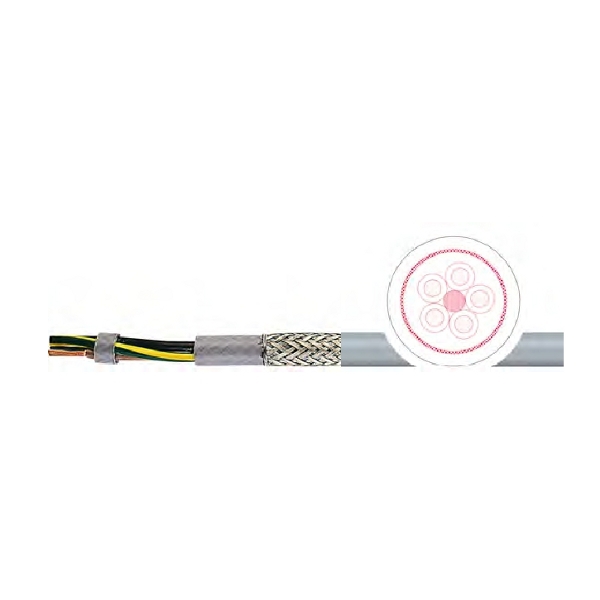

Кабель управления гибкий, особогибкий H05VVC4V5-K
Характеристики
Применение
Используется в качестве контрольного, соединительного кабеля управления в машиностроении, где должна быть обеспечена пересылка сигналов и данных без помех, для постоянной прокладки и для гибкого принудительного управления движением. Применяется для прокладки в сухих, влажных и сырых помещениях (в том числе с присутствием смеси воды и масел), но не снаружи и не для прокладки в почве. Он может использоваться на открытом воздухе только с защитой против УФ-излучения.
Особенности
- Внешняя оболочка из ПВХ пластиката повышенной маслостойкости, устойчива к воздействию кислот, щелочей и некоторым маслам, согласно HD22.1S3mVDE 0472 T803.
- Отсутствие кремнийорганической резины (при производстве).
- Внутренняя оболочка служит в качестве дополнительной защиты от механических повреждений и повышает прочность кабеля.
- Рекомендуется для электромагнитной совместимости (ЭМС).
- Сертификация согласно стандартным европейским нормам HAR.
Примечание
- Соответствует RoHS.
- Кабель соответствует директиве 2006/95/EG CE ("Директива по низкому напряжению").
- Возможна поставка кабеля определенного цвета и размеров по запросу.
Конструкция и технические характеристики
|
Проводник |
Медный гибкий тонкопроволочный |
|
Структура |
Согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
|
Изоляция |
ПВХ |
|
Маркировка жил |
В соотв. DIN VDE 0293 черные жилы с белой цифровой маркировкой, более 3 жил с желто-зеленой жилой |
|
Способ скрутки |
Послойный повив жил с оптимальными шагами скрутки |
|
Материал внутренней оболочки |
ПВХ |
|
Общий экран |
Медная луженая оплетка, плотность покрытия около 85% |
|
Внешняя оболочка |
ПВХ |
|
Цвет оболочки |
Серый цвет, RAL 7001 |
|
Номинальное напряжение |
Uo/U 300/500 V |
|
Испытательное напряжение |
3 kV |
|
Сопротивление провода |
Согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
|
Сопротивление изоляции |
Не менее 20 MΩ x км |
|
Длительные допустимые токовые нагрузки |
Согл. DIN VDE, см. таблицу технических указаний |
|
Наименьший радиус изгиба неподвижно |
6 x диаметр кабеля |
|
Наименьший радиус изгиба подвижно |
12,5 x диаметр кабеля |
|
Температура стационарно |
-40 ºC / +70 ºC |
|
Температура подвижно |
-5 ºC / +70 ºC |
|
Макс. Температура на проводнике |
+70 ºC при работе; +150 ºC в случае короткого замыкания |
|
Свойства изоляции |
Самозатухающая и трудновоспламеняющаяся, согл. IEC 60332-1 |
|
Стандарт |
Согласно HD 21.12 S1, DIN VDE 0281 T13 |
|
Нормы |
HAR HD21.13.S1 |
