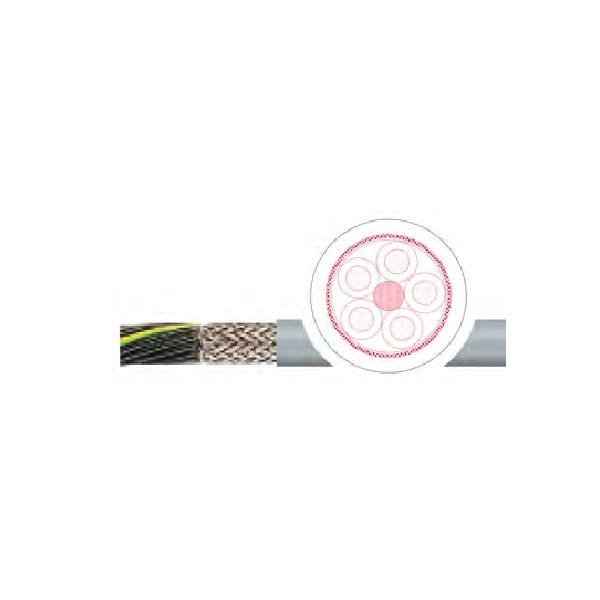

Кабель управления гибкий, особогибкий OPVC-JZ/OZ-CY
Характеристики
Применение
Используется в качестве контрольного, соединительного кабеля управления в машиностроении, где должна быть обеспечена пересылка сигналов и данных без помех, для постоянной прокладки и для гибкого присоединения в свободном движении и без напряжения при растяжении, и без принудительного управления движением. Применяется для прокладки в сухих, влажных и сырых помещениях, но не для прокладки в почве. Используется на открытом воздухе с защитой против УФ-излучения.
Особенности
- Испытательное напряжение 4kV.
- Устойчив к воздействию кислот, щелочей и некоторым маслам (см. таблицу технических указаний).
- Отсутствие кремнийорганической резины (при производстве).
- Альтернатива к кабелю OPVC-JZ/OZ-YCY.
- Рекомендуется для электромагнитной совместимости (ЭМС).
Примечание
- Соответствует директиве RoHS.
- Кабель соответствует директиве 2006/95/EG CE ("Директива по низкому напряжению").
- Возможна поставка кабеля определенного цвета и размеров по запросу
Конструкция и технические характеристики
|
Проводник |
Медный гибкий тонкопроволочный |
|
Структура |
Согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
|
Изоляция |
ПВХ |
|
Маркировка жил |
В соотв. DIN VDE 0293 черный с белой цифровой маркировкой, без или с желто-зеленой жилой |
|
Способ скрутки |
Послойный повив жил с оптимальными шагами скрутки. |
|
Общий экран |
Медная луженая оплетка, плотность покрытия около 85% |
|
Внешняя оболочка |
ПВХ |
|
Цвет оболочки |
Серый, RAL 7001 |
|
Номинальное напряжение |
Uo/U 300/500 V |
|
Испытательное напряжение |
Жила/жила: 4 kV, жила/экран: 2 kV |
|
Сопротивление провода |
Согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
|
Сопротивление изоляции |
Не менее 20 MΩ x км |
|
Длительные допустимые токовые нагрузки |
Согл. DIN VDE, см. таблицу технических указаний |
|
Емкость |
Жила/жила: ok. 120nF/km; жила/экран: ok. 155nF/km. |
|
Индуктивность |
ok. 0,67 mH/km |
|
Наименьший радиус изгиба неподвижно |
6 x диаметр кабеля |
|
Наименьший радиус изгиба подвижно |
15 x диаметр кабеля |
|
Температура стационарно |
-30 ºC / +80 ºC |
|
Температура подвижно |
-5ºC / +70 ºC |
|
Макс. Температура на проводнике |
+70 ºC при работе; +150 ºC в случае короткого замыкания |
|
Свойства изоляции |
Самозатухающая и трудновоспламеняющаяся, согл. IEC 60332-1 |
|
Стандарт |
Согласно DIN VDE 0245, 0250 и 0281 |
