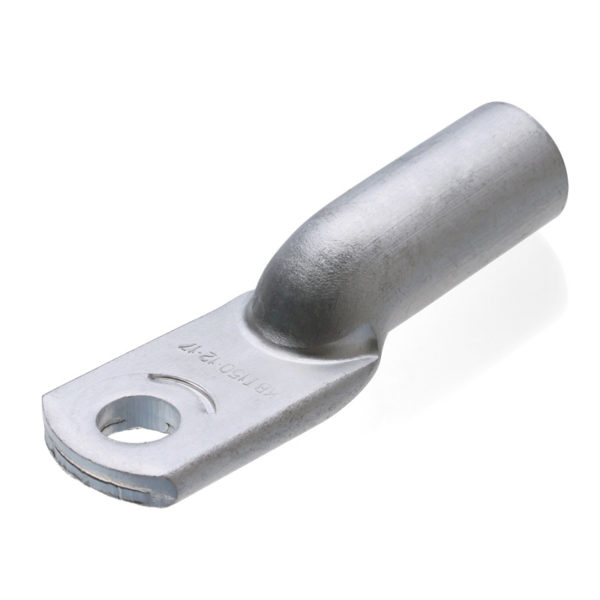

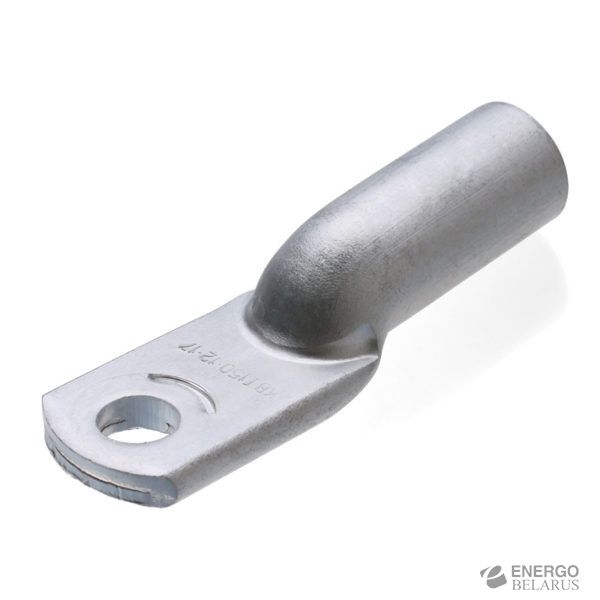

Наконечник алюминиевый под опрессовку ТА
Ассортимент
Наконечники алюминиевые под опрессовку тип ТА.
Область применения: кабельные наконечники применяются для соединения токопроводящих жил с оборудованием.
Назначение: кабельные наконечники под опрессовку ТА предназначены для оконцевания опрессовкой алюминиевых кабелей и проводов.
Материал: алюминий марки АД1.
Рабочее напряжение: до 35 кВ.
При подключении к медным шинам рекомендовано использование алюмомедных шайб ШАМ. Секторные жилы перед опрессовкой рекомендовано скруглить набором матриц для скругления НМ-300-С. После зачистки концов алюминиевых жил кордощеткой на жилы наносится проводящая контактная паста. Внутреннюю поверхность наконечника ТА также следует зачистить и смазать пастой, после чего завести жилу до упора и произвести опрессовку.
|
Наименование |
Размер винта |
Сечение, мм² |
Размеры, мм |
||||
|
2, 3 класса |
D |
B |
L |
d |
d₁ |
||
|
ТА 10-8-4.5 |
М8 |
10 |
8.4 |
16.5 |
54 |
8.5 |
4.5 |
|
ТА 16-8-5,4 |
М8 |
16 |
8.4 |
16.5 |
59 |
10 |
5.4 |
|
ТА 25-8-7 |
М8 |
25 |
8.4 |
18 |
62 |
12 |
7 |
|
ТА 35-10-8 |
М10 |
35 |
10.5 |
20 |
68 |
14 |
8 |
|
ТА 50-10-9 |
М10 |
50 |
10.5 |
23 |
75 |
16 |
9 |
|
ТА 70-10-12 |
М10 |
70 |
10.5 |
25 |
86 |
18 |
12 |
|
ТА 95-12-13 |
М12 |
95 |
13 |
28 |
89 |
20 |
13 |
|
ТА 120-12-14 |
М12 |
120 |
13 |
33 |
96 |
22 |
14 |
|
ТА 150-12-17 |
М12 |
150 |
13 |
34 |
107 |
24 |
17 |
|
ТА 185-16-19 |
М16 |
185 |
17 |
36 |
116 |
26 |
19 |
|
ТА 240-20-20 |
М20 |
240 |
21 |
40 |
126 |
28 |
20 |
|
ТА 300-20-24 |
М20 |
300 |
21 |
48 |
145 |
32 |
24 |
