Наконечник болтовой с рядным расположением болтов НБ
Ассортимент
Область применения: кабельные наконечники применяются в процессе строительных и монтажных работ по прокладке кабельных линий.
Назначение: кабельные наконечники НБ предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных.
Рабочее напряжение: до 10 кВ.
Материал корпуса и болтов: специальный алюминиевый сплав.
Покрытие: без покрытия.
Крепление наконечника НБ на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения. Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника. Болты на корпусе наконечника расположены в ряд.

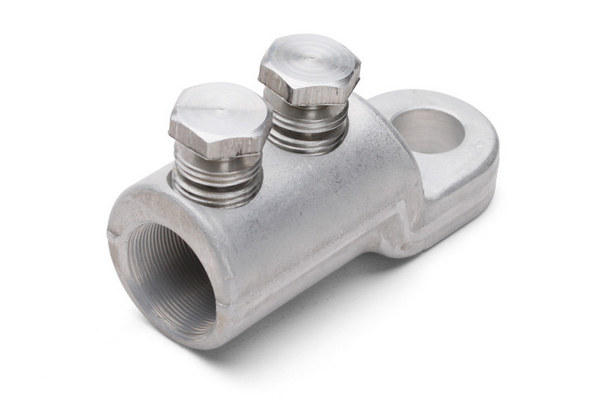

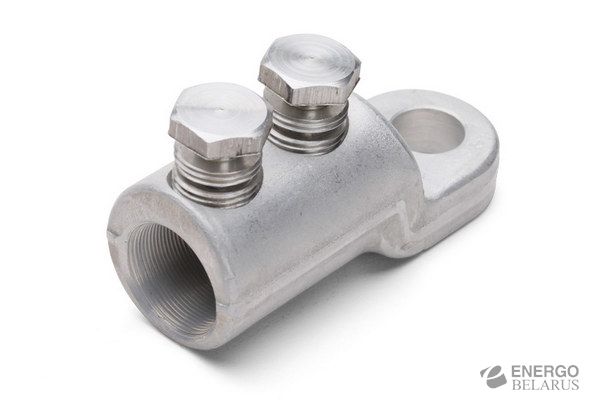

Лопатка болтовых наконечников НБ смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса. На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя. Цилиндрическая часть наконечника имеет эксцентриковое отверстие под кабельную жилу в корпусе наконечника. Рифленая накатка на внутренней поверхности цилиндрической части увеличивает площадь и механическую прочность контактного соединения. Кабельные наконечники НБ рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб.

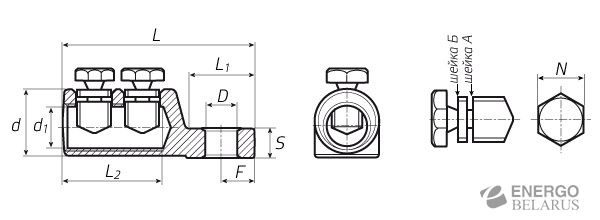

Типоразмеры:
|
Наименование |
Кол-во болтов |
Диапазон сечений, мм² |
Размеры, мм |
||||||||
|
D |
L |
L₁ |
L₂ |
F |
S |
d |
d₁ |
N |
|||
|
1НБ-10/25 |
1 |
10-25 |
6.4 |
38 |
15.2 |
18 |
6.5 |
6 |
13 |
8 |
8 |
|
2НБ-25/50 |
2 |
25-50 |
10.5 |
60 |
21.5 |
32 |
9.5 |
8 |
19 |
11 |
12 |
|
2НБ-70/120 |
2 |
70-120 |
13 |
80 |
26.5 |
46 |
13.5 |
12 |
27 |
17 |
17 |
|
2НБ-150/240 |
2 |
150-240 |
17 |
98 |
34.5 |
53 |
15.5 |
14 |
37 |
25 |
19 |
