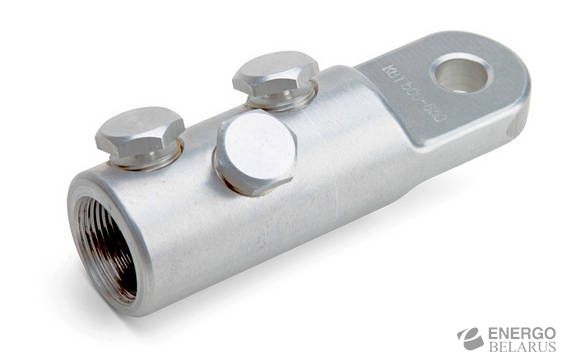

Наконечник болтовой с угловым расположением болтов 3НБЕ (Евросерия)
Область применения: кабельные наконечники применяются в процессе строительных и монтажных работ по прокладке кабельных линий.
Назначение: кабельные наконечники 3НБЕ предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных.
Рабочее напряжение: до 10 кВ.
Материал корпуса и болтов: специальный алюминиевый сплав.
Крепление наконечника 3НБЕ на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения. Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника. Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения.
Лопатка болтовых наконечников 3НБЕ смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса. Лопатка болтовых наконечников сечением 500/630 и 800 расположена центрально-симметрично относительно оси болтового наконечника. На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя.
Цилиндрическая часть корпуса наконечника имеет эксцентриковое отверстие под кабельную жилу в корпусе наконечника. Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения.

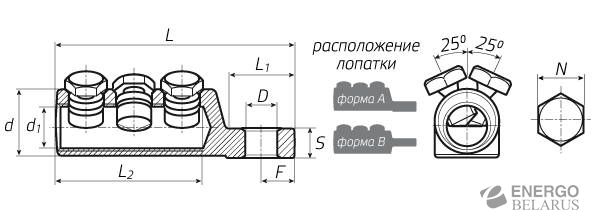

Типоразмеры:
|
Наименование |
Кол-во болтов |
Форма лопатки |
Диапазон сечений, мм² |
Размеры, мм |
||||||||
|
D |
L |
L₁ |
L₂ |
F |
S |
d |
d₁ |
N |
||||
|
3НБЕ-300/400 |
3 |
A |
300-400 |
17 |
120 |
38.5 |
70 |
15.5 |
14 |
37 |
26 |
19 |
|
3НБЕ-500/630 |
3 |
B |
500-630 |
17 |
156.5 |
52 |
90 |
22 |
17 |
48 |
35 |
24 |
|
3НБЕ-800 |
3 |
B |
800 |
17 |
172 |
60 |
90 |
28 |
17 |
56 |
40 |
24 |
